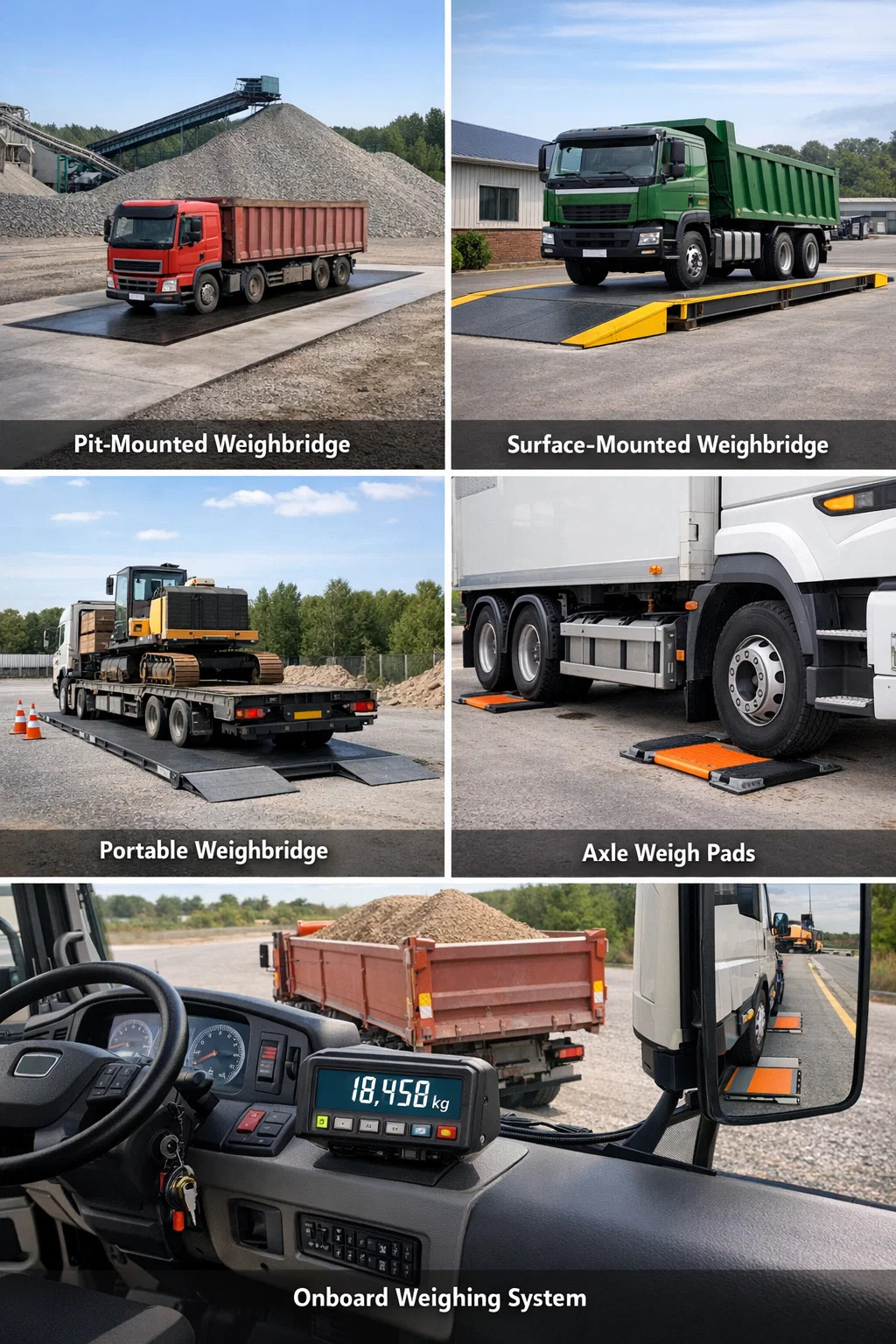

Aké sú rôzne typy mostových váh?

Mostové váhy – tiež nazývané kamiónové váhy alebo systémy na váženie náprav – sa dodávajú v niekoľkých odlišných typoch, z ktorých každý je navrhnutý pre špecifické prostredie, nosnosť a prevádzkové potreby. Hlavné typy mostových váh sú montážne, povrchové (bez jamiek), prenosné, nápravové váhy a palubné vážiace systémy. Výber nesprávneho typu môže viesť k nákladným nepresnostiam, štrukturálnym problémom alebo nesúladu s predpismi, takže pochopenie rozdielov je nevyhnutné pred akýmkoľvek rozhodnutím o kúpe alebo inštalácii.

Moderné mostové váhy dokážu zvládnuť zaťaženie vozidiel v rozmedzí od niekoľkých ton do viac ako 200 ton a sú nasadené v odvetviach vrátane baníctva, poľnohospodárstva, logistiky, odpadového hospodárstva, stavebníctva a výroby. Globálny trh s nákladnými váhami bol ocenený na približne 1,2 miliardy USD v roku 2023 a predpokladá sa, že bude stabilne rásť, čo odráža rozhodujúcu úlohu, ktorú presné meranie hmotnosti zohráva v obchode, dodržiavaní predpisov a prevádzkach.

Pit-Mounted Váhy

Váhy namontované v šachte sa inštalujú do betónovej jamy tak, aby vážiaca plošina bola zarovnaná s okolitou úrovňou terénu. Vozidlá jazdia na váhu bez toho, aby narazili na rampu alebo vyvýšenú hranu, vďaka čomu je nájazd a výjazd bezproblémový. Tento dizajn je obzvlášť bežný v stálych zariadeniach s vysokou premávkou, ako sú lomy, prístavy, obilné silá a stanice na prekladanie odpadu.

Konštrukcia a snímače zaťaženia

Plošina váhy sedí na sérii tlakových snímačov zaťaženia alebo šmykových lúčov umiestnených na dne jamy. Väčšina jámových inštalácií používa štyri až osem snímačov zaťaženia v závislosti od dĺžky paluby. Typické sú štandardné mostové váhy v komerčnej nákladnej doprave Dĺžka 18 metrov a šírka 3 metre , ktorá je určená pre kĺbové nákladné autá a ťažké nákladné vozidlá do 60 ton a viac.

Výhody a obmedzenia

• Plynulý prístup vozidla – nie sú potrebné žiadne rampy, čím sa znižuje riziko poškodenia vozidla alebo zaváhania vodiča
• Estetická integrácia – platforma je umiestnená na úrovni povrchu dvora, čím je usporiadanie lokality čisté
• Vhodné pre vysokofrekvenčné váženie, často zaznamenávajúce stovky transakcií denne
• Vyššie inštalačné náklady v dôsledku stavebných prác – môže sa zvýšiť výkop, tvarovanie a hydroizolácia jamy 20 % až 40 % k celkovým nákladom projektu v porovnaní s alternatívami povrchovej montáže
• Drenáž je neustála výzva na údržbu; akumulácia vody v šachte môže spôsobiť koróziu snímačov zaťaženia a elektroniky, ak nie je správne riadená
• Premiestnenie je po inštalácii mimoriadne náročné – ide v podstate o trvalé stavby

Jamkové váhy sú tradičnou voľbou v Spojenom kráľovstve a vo veľkej časti Európy, najmä v zavedených zariadeniach na spracovanie kameniva a odpadu. Mnohé miestne orgány a regulačné orgány ich používajú na legálne obchodné aplikácie podľa legislatívy o hmotnostiach a mierach.

Váhy na povrch (bez jamiek).

Povrchová váha, často nazývaná bezjamková váha, je umiestnená priamo na pripravenom betónovom základe na úrovni terénu. Vozidlá pristupujú na plošinu cez šikmé nájazdové rampy na každom konci. Tento dizajn si za posledné dve desaťročia získal významnú popularitu, pretože sa vyhýba drahým a časovo náročným stavebným prácam spojeným s výstavbou jamy.

Požiadavky na inštaláciu a základy

Bezjamková váha vyžaduje skôr plochú železobetónovú podložku ako jamu. Hĺbka základov je zvyčajne plytšia – približne 200 až 300 mm vystuženého betónu – v porovnaní s hĺbkou 1,5 až 2 metre potrebnou na inštaláciu jamy. To sa priamo premieta do nižších nákladov na zemné práce a rýchlejšieho uvedenia do prevádzky. Inštalačný čas pre mostovú váhu bez jamy je často dva až tri dni, oproti jednému až dvom týždňom pri inštalácii typu jamy.

Kedy zvoliť mostovú váhu bez jamiek

Prisadené váhy sú správnou voľbou, keď:

• Miesto má vysokú hladinu podzemnej vody, takže hlboké výkopy sú nepraktické alebo drahé
• Prevádzka sa možno bude musieť v budúcnosti premiestniť – paluby bez jamiek možno zdvíhať a presúvať pomocou vhodného vybavenia
• Rozpočtové obmedzenia spôsobujú, že rozsiahle stavebné práce sú nežiaduce
• Miesto je na kontaminovanej pôde, kde by výkop jamy vyvolal zložité environmentálne predpisy

Kompromisom je, že nájazdové rampy pre vozidlá vytvárajú miernu zmenu sklonu, čo môže spôsobiť problémy s veľmi nízko zavesenými vozidlami alebo prívesmi. Výška rampy je zvyčajne 400 až 600 mm a nájazdový uhol musí byť dostatočne pozvoľný, aby sa zabránilo uzemneniu. Napriek tomu dnes mostové váhy bez jamiek tvoria väčšinu nových inštalácií váh na mnohých trhoch.

Prenosné a modulárne váhy

Prenosné mostové váhy sú určené pre miesta, ktoré vyžadujú meranie hmotnosti bez trvalej inštalácie. Typicky sú modulárne – zostavené z do seba zapadajúcich sekcií, ktoré je možné spojiť tak, aby vytvorili vážiacu plošinu po celej dĺžke, potom sa rozložia a prevezú na iné miesto. Niektoré prenosné modely sú namontované na prívese pre rýchle nasadenie.

Typické aplikácie

• Dočasné staveniská — monitorovanie dodávok materiálu alebo odvozu odpadu bez investícií do stálej štruktúry
• Presadzovanie a kontroly súladu — Cestné úrady používajú počas kampaní cestných kontrol prenosné nápravové váhy a prenosné mostové váhy s plnou dĺžkou
• Sezónne využitie v poľnohospodárstve — nasadené v čase zberu na zvážanie nákladných áut obilia a odvezené počas zvyšku roka
• Diaľkové alebo dočasné banské operácie kde budovanie trvalej infraštruktúry nie je ekonomicky rentabilné
• Prenájom a prenájom — spoločnosti si môžu prenajať prenosné váhy na krátkodobé projekty za zlomok nákladov na trvalú inštaláciu

Presnosť a kapacita

Ak sa prenosné váhy používajú na obchod, musia stále spĺňať zákonné požiadavky na presnosť. V Spojenom kráľovstve sa legálne prenosné váhy overujú podľa smernice o neautomatických váhových prístrojoch (NAWI). Trieda presnosti je zvyčajne OIML Trieda III s maximálnymi dovolenými chybami 0,5 % až 1 % aplikovaného zaťaženia. Kapacita sa pohybuje od 30 do 80 ton pre väčšinu komerčných prenosných modelov, aj keď existujú verzie pre veľké zaťaženie až do 150 ton.

Jedným z obmedzení prenosných váh je, že na presné odčítanie vyžadujú primerane rovný a pevný povrch. Mäkký povrch alebo výrazné sklony môžu ovplyvniť výkon snímača zaťaženia a viesť k chybám. Niektorí operátori používajú oceľové uzemňovacie dosky pod snímačmi zaťaženia na rozloženie hmotnosti a zlepšenie stability.

Nápravové váhy a multiplatformové systémy

Nápravová váha (tiež nazývaná nápravová váha alebo nápravová váha) je krátka vážiaca plošina, ktorá meria hmotnosť jednej alebo dvoch náprav naraz, a nie celkovú hmotnosť vozidla pri jednom prejazde. Údaje o jednotlivých nápravách sa potom spočítajú, aby sa získala celková hmotnosť vozidla. Tieto sa niekedy nazývajú zariadenia na váženie v pohybe, keď sa vozidlo pohybuje, alebo statické váhy nápravy, keď sa vozidlo zastavuje na každej podložke v poradí.

Statické nápravové váhy

Statické nápravové váhy vyžadujú, aby vodič zastavil s každou nápravou alebo skupinou náprav umiestnenou na plošine. Po odčítaní sa vozidlo pohne dopredu, aby umiestnilo ďalšiu skupinu náprav. Celý proces váženia zahŕňa niekoľko zastávok. Aj keď táto metóda funguje dobre na kontrolu súladu, trvá to tri až päť minút na vozidlo , takže nie je vhodný pre vysokovýkonné operácie.

Systémy váženia v pohybe (WIM).

Systémy váženia v pohybe využívajú snímače zabudované do povrchu vozovky na zachytenie nápravových zaťažení, keď vozidlá prechádzajú normálnou cestovnou rýchlosťou – niekedy až 80 km/h. WIM senzory zahŕňajú ohýbacie platne, kremenné piezo senzory a polymérové ​​piezo káble. Táto technológia umožňuje nepretržité monitorovanie premávky bez zastavenia vozidiel, vďaka čomu je neoceniteľná pre cestné orgány, ktoré riadia limity zaťaženia mostov a opotrebovanie vozovky.

Systémy WIM sa zvyčajne nepoužívajú ako legálne obchodné vážiace zariadenia samy osebe, ale predvýberové inštalácie WIM označujú vozidlá s nadváhou na presmerovanie na statickú váhu na potvrdenie merania. Tento pracovný postup môže skrátiť čas kontroly presadzovania až o 70 % automatickým vylúčením vyhovujúcich vozidiel.

Konfigurácie mostových váh s viacerými platformami

Niektoré operácie si vyžadujú váženie veľmi dlhých vozidiel – cestných súprav alebo intermodálnych kombinácií presahujúcich 25 metrov – ktoré nie je možné umiestniť na jednu štandardnú palubu. Multiplatformové mostové váhy spájajú dve alebo viac nezávislých váhových plošín. Každá plošina je pripojená k centrálnemu indikátoru a celková hrubá hmotnosť je súčtom všetkých súčasne nameraných hodnôt plošiny. Táto konfigurácia je bežná v austrálskych a juhoafrických banských a poľnohospodárskych lokalitách, kde sú štandardné kombinácie cestných vlakov.

Palubné vážiace systémy

Palubné vážiace systémy nie sú tradičné váhy v tom zmysle, že nevyžadujú, aby vozidlo vchádzalo na pevnú plošinu. Namiesto toho sú snímače zaťaženia alebo tlakové snímače integrované do samotného vozidla – zvyčajne namontované na náprave, zavesení kolies alebo karosérii – a merajú prepravované zaťaženie v reálnom čase. Niekedy sa nazývajú váhy namontované na vozidle alebo palubné váhy.

Ako fungujú

Bežné technológie palubného váženia zahŕňajú:

• Monitorovanie tlaku vzduchového odpruženia — meria tlak airbagu, ktorý koreluje so zaťažením; bežné u ťažkých nákladných vozidiel so vzduchovým odpružením
• Záťažové kolíkové snímače — integrované do upevňovacích bodov zavesenia alebo točnice na meranie šmykovej sily od nákladu
• Systémy založené na tenzometroch — snímače pripojené k rámu vozidla alebo náprave merajú napätie spôsobené zaťažením
• Hydraulické snímanie zaťaženia — používa sa na vysokozdvižných vozíkoch a nakladačoch, meria tlak hydraulickej kvapaliny na určenie zdvihnutého nákladu

Aplikácie v odpadovom hospodárstve a stavebníctve

Palubné váženie je rozšírené vo vozidlách na odvoz odpadu, kde ich rady používajú na zaznamenávanie hmotnosti odpadu vyzbieraného od každej domácnosti alebo komerčného zákazníka. Niektoré miestne orgány Spojeného kráľovstva použili údaje o vážení na palube na implementáciu schém spoplatňovania podľa hmotnosti za komerčný odpad. V stavebníctve umožňujú rýpadlá a sklápače vybavené palubnými váhami operátorom sledovať užitočné zaťaženie na cyklus bez toho, aby sa museli vracať na pevnú váhu, zlepšenie účinnosti nakladania o 10 % až 20 % pri typických zemných prácach.

Hlavnou nevýhodou sú obmedzenia presnosti. Väčšina palubných systémov dosahuje presnosť ±1% až ±3% v porovnaní s ±0,1 % alebo lepším pre dobre kalibrovanú statickú váhu. To ich robí nevhodnými na legálne obchodné účely vo väčšine jurisdikcií, hoci sú vynikajúce na prevádzkové riadenie a prevenciu preťaženia.

Oceľová plošina verzus betónové plošinové váhy

Bez ohľadu na to, či je váha namontovaná v šachte alebo bez jamy, samotná plošina môže byť vyrobená z ocele alebo zo železobetónu. Tento rozdiel je mimoriadne dôležitý z hľadiska dlhodobých nákladov, životnosti a požiadaviek na údržbu.

Váhy pre betónové plošiny sú čoraz viac preferované pre trvalé inštalácie v náročných prostrediach, ako sú závody na výrobu transportbetónu, chemické závody a odpadové zariadenia, kde by kyseliny, zásady a silná abrázia rýchlo znehodnotili oceľovú plošinu. Oceľové paluby zostávajú štandardom pre prenosné a modulárne aplikácie, kde je prioritou hmotnosť a jednoduchosť prepravy.

Technológia snímačov zaťaženia v moderných mostových váhach

Typ snímača zaťaženia použitého vo váhe priamo ovplyvňuje presnosť, požiadavky na údržbu a životnosť. Všetky moderné mostové váhy používajú elektronické snímače zaťaženia, ale konkrétny dizajn snímača sa líši podľa použitia.

Kompresné snímače zaťaženia

Kompresné snímače zaťaženia sú najbežnejším typom používaným pri mostových váhach. Paluba spočíva priamo na článkoch, ktoré sa pri zvyšovaní zaťaženia stláčajú. Sú robustné, kompaktné a dobre sa hodia pre vysokokapacitné aplikácie. Typické kapacity sa pohybujú od 30 do 150 ton na bunku. Hermeticky uzavreté verzie z nehrdzavejúcej ocele sú k dispozícii pre korozívne alebo vlhké prostredie.

Snímače zaťaženia šmykového nosníka

Bunky šmykového nosníka sú široko používané v bezjamkových a povrchovo namontovaných mostových váhach. Článok je pripevnený na jednom konci a zaťažený na druhom, pričom generuje šmykovú silu meranú tenzometrami pripevnenými k nosníku. Ponúkajú vynikajúcu presnosť a sú relatívne necitlivé na mimostredné zaťaženie – dôležitá vlastnosť, keď nápravy vozidla nie sú vždy dokonale vycentrované na plošine.

Digitálne snímače zaťaženia a inteligentné váženie

Digitálne snímače zaťaženia konvertujú signál analógového tenzometra na digitálny výstup na samotnom článku, a nie na indikátore. To výrazne znižuje degradáciu signálu počas dlhých káblov a robí každú bunku individuálne adresovateľnou. Inštalatéri môžu diagnostikovať, ktorá konkrétna bunka funguje zle, bez odstránenia dosky. Integrácia so softvérom na správu mostových váh – vrátane cloudových platforiem, ktoré zaznamenávajú každú transakciu pomocou časovej pečiatky, registrácie vozidla a obrázka – je s digitálnymi mobilnými sieťami jednoduchá. Niektoré systémy teraz používajú bezdrôtové digitálne snímače zaťaženia, čím sa úplne eliminujú káble a zjednodušenie dodatočných úprav existujúcich jám.

Výber mostovej váhy: kľúčové faktory na vyhodnotenie

S toľkými dostupnými typmi váh si výber správnej konfigurácie vyžaduje jasné posúdenie lokality, pracovného zaťaženia, regulačného prostredia a rozpočtu. Pred špecifikovaním akejkoľvek inštalácie mostovej váhy by ste sa mali zamerať na nasledujúce faktory.

Objem a priepustnosť premávky

Miesta s hmotnosťou viac ako 100 vozidiel denne výrazne ťažia z automatizovaného rozpoznávania ŠPZ (ANPR), bezobslužnej prevádzky váh a systémov riadenia semaforov. Veľkoobjemové prevádzky, ako sú kamenolomy a stanice na prekladanie odpadu, bežne spracovávajú 200 až 400 transakcií za deň a vyžadujú si robustné systémy s rýchlou odozvou s minimálnym manuálnym zásahom.

Právne požiadavky na obchod

Ak sa má váha použiť ako základ fakturácie – napríklad účtovať zákazníkom za tonu predaného materiálu – musí byť overená ako legálny nástroj na obchodovanie. V Spojenom kráľovstve to znamená schválenie podľa zákona o váhach a mierach z roku 1985 a overenie úradníkom pre obchodné štandardy alebo schváleným overovateľom. Váha musí dosiahnuť požadovanú triedu presnosti a musí byť v pravidelných intervaloch opätovne overovaná (zvyčajne každé dva roky pre aplikácie v ťažkom priemysle). Nie všetky typy váh sa kvalifikujú – trvalé statické váhy sa dajú certifikovať oveľa jednoduchšie ako prenosné alebo palubné systémy.

Podmienky na mieste a podmienky na zemi

Miesta s vysokou hladinou podzemnej vody, plytkým podložím alebo kontaminovanou pôdou, ktorú nemožno vykopať, vylúčia zvážnice jamy a uprednostnia bezjamkové alebo prenosné alternatívy. Nosnosť pôdy musí posúdiť stavebný inžinier pred špecifikovaním rozmerov základov - nevhodné základy sú hlavnou príčinou poškodenia snímača zaťaženia a nepresných údajov v priebehu času.

Typy a dĺžky vozidiel

Najdlhšie vozidlo, u ktorého sa očakáva použitie váhy, určuje minimálnu dĺžku nástupišťa. Štandardné britské kĺbové nákladné vozidlo má dĺžku až 18,75 metra , čo znamená, že plošina a približovacia zóna to musia pojať bez toho, aby vozidlo prečnievalo cez plošinu váženia. Pre prevádzky prijímajúce jednotky výmenných nadstavieb, B-vlaky alebo európske megaprívesy môžu byť potrebné dĺžky nástupíšť 20 až 24 metrov. Príliš krátka váha poskytne nepresné údaje, pretože časť hmotnosti vozidla spočíva na nájazdovej rampe alebo okolitej zemi a nie na snímačoch zaťaženia.

Požiadavky na životné prostredie a nebezpečné oblasti

Váhy v závodoch na spracovanie potravín, chemických zariadeniach alebo zónach klasifikovaných podľa ATEX (kde môže byť výbušná atmosféra) vyžadujú špeciálne špecifikované snímače zaťaženia a indikátory. Snímače zaťaženia podľa ATEX používajú skutočne bezpečné alebo nevýbušné konštrukcie, ktoré zabraňujú riziku vznietenia. Podobne aj váhy vo veľmi chladnom podnebí (pod -20 °C) potrebujú snímače zaťaženia a indikátory dimenzované na prevádzku pri nízkych teplotách a vyhrievané skrinky indikátorov môžu byť potrebné na zabezpečenie spoľahlivého celoročného výkonu.

Softvér a integrácia váhy

Hardvérová platforma je len súčasťou modernej inštalácie váh. Softvér na správu váh premenil kedysi čisto mechanický proces na operáciu riadenú dátami. Súčasné systémy ponúkajú celý rad funkcií, ktoré pridávajú významnú prevádzkovú hodnotu nad rámec jednoduchého zaznamenávania hmotnosti.

• Automatizované vydávanie lístkov a fakturácia — systém generuje hmotnostný lístok a exportuje údaje do účtovných alebo ERP systémov bez manuálneho zadávania, čím sa znižuje chybovosť a čas na administráciu
• Integrácia kamery ANPR — vozidlá sa identifikujú automaticky podľa ich poznávacej značky, vytiahnutím zákazníckych záznamov, povolených materiálov a vlastných hmotností bez interakcie vodiča
• Vzdialený prístup a cloudové reporty — manažéri si môžu prezerať aktuálne údaje o transakciách a historické správy z akéhokoľvek zariadenia, čo je užitočné pri operáciách na viacerých miestach
• Alarmy preťaženia — automatické varovania, keď vozidlo prekročí povolenú celkovú hmotnosť pre dané miesto alebo konkrétnu kategóriu materiálu
• Integrácia so správou agentúry pre životné prostredie — v licencovaných zariadeniach na nakladanie s odpadmi môže softvér váh automaticky generovať záznamy o preprave odpadu požadované regulačnými orgánmi
• Ovládanie semaforov — automatizované signály navádzajú vozidlá na plošinu a z nej, čím bránia súčasnému vstupu z oboch strán

Konfigurácie bezobslužných váh – kde je celý proces od príchodu vozidla až po tlač lístkov automatizovaný bez prítomnosti akéhokoľvek operátora – sú teraz bežné v kameňolomoch, recyklačných strediskách a skladoch kameniva, ktoré fungujú dlhšie. Tieto systémy zvyčajne kombinujú ANPR, interkomy, dopravné bariéry a vzdialené monitorovanie CCTV Operácie váženia 24 hodín denne, 7 dní v týždni bez permanentne obsadených kontrolných miestností.

Požiadavky na údržbu a kalibráciu

Váha, ktorá nie je riadne udržiavaná, sa vychýli z kalibrácie, čím vzniknú nepresné údaje, ktoré môžu viesť k regulačným sankciám, obchodným sporom alebo finančným stratám. Pravidelný servis nie je voliteľný – ide o praktickú nevyhnutnosť a pre právne nástroje určené na obchodovanie aj zákonnú požiadavku.

Úlohy bežnej údržby

• Kontrola a čistenie snímačov zaťaženia, rozvodných skríň a káblových trás – nečistoty a vniknutie vody sú najčastejšími príčinami zlyhania elektroniky
• Kontrola a čistenie drenáže paluby – obzvlášť dôležité pre mostové váhy, kde akumulácia vody môže poškodiť komponenty pod palubou
• Kontrola konštrukcie paluby na koróziu (oceľové paluby) alebo praskliny (betónové paluby)
• Overenie štrukturálnej integrity nájazdových rámp a kontrolných koľajníc
• Kontrola nulového bodu – potvrdenie, že indikátor ukazuje nulu s prázdnou plošinou; akýkoľvek posun môže naznačovať poškodené snímače zaťaženia alebo úlomky pod palubou

Kalibrácia a overenie

Kalibrácia zahŕňa použitie známych testovacích závaží na váhu a nastavenie systému, kým sa hodnoty nebudú pohybovať v rámci prijateľných tolerancií. V prípade obchodnej váhy po tomto procese nasleduje formálne overenie autorizovaným orgánom. Testovacie závažia min 50 % maximálnej kapacity mostovej váhy sú potrebné na dôkladnú kontrolu kalibrácie. Väčšina spoločností poskytujúcich služby v oblasti mostových váh nesie kalibrované testovacie závažia na vyhradených vozidlách, zvyčajne v 1-tonových alebo 5-tonových prírastkoch. Ročné servisné zmluvy, ktoré zahŕňajú kontroly kalibrácie, sú štandardnou praxou pre komerčné váhy.

Vždy, keď sa váha podrobí oprave, premiestneniu alebo štrukturálnej úprave, musí byť prekalibrovaná a znovu overená pred vrátením na legálne použitie. Dokonca aj významné environmentálne udalosti, ako je kolízia vozidla s nájazdovou rampou alebo silné zaplavenie jamy, by mali pred ďalším používaním spustiť kontrolu a rekalibráciu.
