Aký je iný názov pre mostovú váhu? Kompletný sprievodca

Priama odpoveď: Iný názov pre mostovú váhu

A mostová váha je najčastejšie známy pod iným názvom: a nákladná váha . Toto je najpoužívanejší alternatívny výraz, najmä v Severnej Amerike, kde sa „váha“ považuje skôr za britský alebo anglický výraz Commonwealthu. Zariadenie však má aj niekoľko ďalších názvov v závislosti od odvetvia, regiónu a aplikácie. Môžete sa s ňou stretnúť označovanou ako a vozidlová váha , nápravová mierka , jamková mierka , plošinová váha , alebo jednoducho a váha stanice váhy .

Vo falebomálnych obchodných dokumentoch a dokumentoch o legálnej metrológii, najmä v tých, ktoré vydávajú orgány, ako je Medzinárodná organizácia legálnej metrológie (OIML), môže byť zariadenie označované aj ako sčítacie váhy pre vozidlá alebo a váhy s neautomatickou činnosťou (NAWI) pre cestné vozidlá. V baníctve a lomoch to pracovníci bežne nazývajú a banská mierka or odťahová váha . Bez ohľadu na použitý názov, všetky tieto výrazy označujú to isté základné zariadenie: veľkú platformu určenú na meranie celkovej hmotnosti vozidiel a ich nákladu.

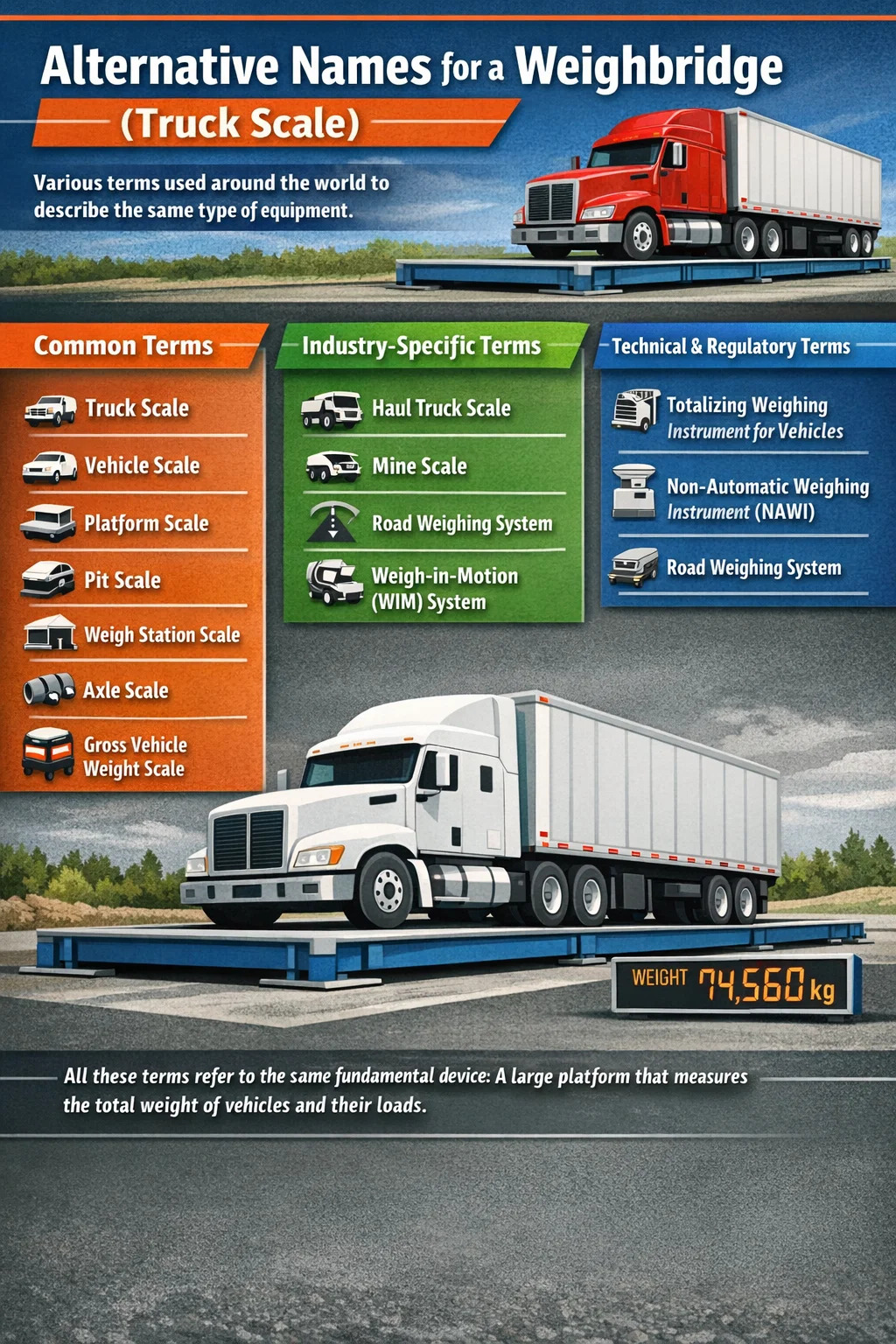

Úplný zoznam alternatívnych názvov pre mostovú váhu

Terminológia používaná pre mostové váhy sa výrazne líši v závislosti od krajiny, odvetvia a kontextu. Nižšie je uvedený komplexný zoznam názvov a výrazov používaných na celom svete na opis toho, čo je v podstate rovnaké zariadenie:

• Nákladná váha — najbežnejšia severoamerická alternatíva
• Váha vozidla — všeobecný pojem používaný v logistike a doprave
• Plošinová mierka — bežné v priemyselnom a výrobnom prostredí
• Jamová mierka — vzťahuje sa konkrétne na typ podzemnej inštalácie
• Staničná váha — používané pri presadzovaní pravidiel cestnej premávky a dodržiavaní predpisov
• Mierka nápravy — označuje prenosnú verziu, ktorá meria nápravu po náprave
• Váha pre nákladné auto — používané pri banských operáciách pre veľké terénne vozidlá
• Moja mierka — špecifické pre podzemné alebo povrchové banské prostredie
• Celková hmotnosť vozidla — pojem orientovaný na reguláciu a súlad
• Systém cestného váženia — spoločné v európskej dokumentácii riadenia dopravy
• Systém váženia v pohybe (WIM). — dynamický variant, ktorý zaznamenáva hmotnosť bez zastavenia vozidla

Pochopenie týchto alternatív je prakticky dôležité. Pri získavaní zariadení, čítaní technických špecifikácií alebo výklade požiadaviek na zhodu sa môžete stretnúť s ktorýmkoľvek z týchto výrazov. Napríklad dokument ministerstva dopravy USA bude pravdepodobne odkazovať na „váhu pre nákladné autá“, zatiaľ čo dokument o obstarávaní ťažby v Južnej Afrike bude špecifikovať „váhu pre nákladné auto“ alebo jednoducho „vážku“.

Regionálne rozdiely v názvoch: Prečo má rovnaké zariadenie toľko mien

Variácia v pomenovaní je do značnej miery výsledkom lingvistickej geografie a priemyselnej tradície. Slovo „váhový most“ má svoje korene v britskej angličtine a siaha až do 18. storočia, keď boli skonštruované prvé statické vážiace plošiny na váženie konských povozov, ktoré prešli cez mostnú konštrukciu cez jamu s váhovým mechanizmom. Tento pôvod sa odráža v krajinách s historickými väzbami na Spojené kráľovstvo – vrátane Austrálie, Nového Zélandu, Južnej Afriky, Indie a veľkej časti juhovýchodnej Ázie – kde dnes dominantným pojmom zostáva „váha“.

Na rozdiel od toho Spojené štáty a Kanada vytvorili vlastnú terminológiu nezávisle. Praktický, popisný termín „nákladná váha“ sa stal štandardom v severoamerických priemyselných príručkách, katalógoch zariadení a predpisoch o diaľniciach. American Trucking Associations (ATA) a Federal Motor Carrier Safety Administration (FMCSA) vo svojich publikovaných materiáloch dôsledne používajú „meradlo nákladných áut“ alebo „meradlo vozidiel“, čo posilnilo toto používanie na celom kontinente.

V kontinentálnej Európe, najmä v nemecky hovoriacich krajinách, termín Fahrzeugwaage (vozidlová stupnica) je bežná, zatiaľ čo vo francúzsky hovoriacich regiónoch je známa ako a pont-bascule , čo v doslovnom preklade znamená „sklápací most“ — priame prikývnutie k rovnakému historickému pôvodu ako anglické „vážka“. V španielčine je ekvivalent báscula puente , čo opäť znamená „mostová stupnica“.

Táto medzinárodná rôznorodosť v názvoch znamená, že odborníci na obstarávanie, inžinieri a úradníci pre dodržiavanie predpisov pracujúci cez hranice musia poznať viacero pojmov, aby sa predišlo nejasnostiam počas procesu špecifikácie alebo nákupu.

Ako funguje mostová váha: Vysvetlenie základného mechanizmu

Bez ohľadu na to, ako sa to nazýva, všetky mostové alebo nákladné systémy fungujú na rovnakom základnom princípe: merajú silu pôsobiacu smerom nadol naloženým vozidlom a premieňajú túto silu na odčítanie hmotnosti. Základná technológia zahŕňa snímače zaťaženia , čo sú elektromechanické snímače umiestnené pod váhou. Moderné mostové váhy zvyčajne používajú 4 až 8 snímačov zaťaženia, z ktorých každý je schopný merať tlakovú silu s presnosťou tolerancie ako ±0,1 % aplikovaného zaťaženia .

Systém záťažových buniek

Snímače zaťaženia používané vo váhových mostoch sú prevažne zariadenia na báze tenzometrov. Keď vozidlo nabehne na plošinu, oceľová konštrukcia sa mikroskopicky ohne. Táto deformácia mení elektrický odpor v rámci tenzometra a táto zmena odporu je meraná, zosilnená a prevedená na digitálne odčítanie hmotnosti pomocou indikátora alebo spojovacej skrinky. Každý snímač zaťaženia v modernej váhe má zvyčajne kapacitu v rozsahu od 30 ton až 100 ton a viaceré bunky sa kombinujú, aby poskytli celkovú kapacitu platformy, ktorá sa bežne pohybuje od 60 ton až nad 200 ton pre ťažké priemyselné aplikácie.

Výpočet tary a hrubej hmotnosti

Systém váhy zaznamenáva dve hmotnosti na určenie užitočného zaťaženia: celková hmotnosť vozidla (GVW) — celková hmotnosť vozidla plus jeho náklad — a hmotnosť obalu — hmotnosť prázdneho vozidla. Čistá užitočná hmotnosť je jednoducho GVW mínus tára. Tento dvojkrokový proces je základom pre komerčný obchod, fakturáciu za likvidáciu odpadu a riadenie logistiky. V automatizovaných systémoch môžu štítky RFID alebo kamery na rozpoznávanie ŠPZ uchovávať vlastnú hmotnosť vozidla, takže operátori musia pri každej ďalšej transakcii vážiť len naložené vozidlo.

Technológia váženia v pohybe

Novším vývojom v technológii mostových váh je váženie v pohybe (WIM) systém, ktorý meria hmotnosť vozidla bez toho, aby vozidlo muselo zastaviť. Snímače zabudované do povrchu vozovky dynamicky zachytávajú nápravové zaťaženie pri prejazde vozidiel bežnou rýchlosťou, niekedy až 130 km/h. Systémy WIM sa široko používajú na predbežné preverenie na vymáhanie diaľnic, štrukturálne monitorovanie mostov a ciest a zber dopravných údajov. Zatiaľ čo systémy WIM sú menej presné ako statické mostové váhy (zvyčajne ± 5–10 % oproti ± 0,1 % pre statické), ponúkajú významnú výhodu merania tisícok vozidiel denne bez narušenia plynulosti premávky.

Typy mostových váh a ich konkrétne názvy

Rôznorodosť názvov pre mostové váhy tiež odráža skutočné rozdiely v dizajne a type inštalácie. Nasledujúca tabuľka sumarizuje hlavné typy, ich bežné názvy a typické aplikácie:

Pri hodnotení nákladov na inštaláciu je obzvlášť dôležité rozlišovať medzi konštrukciami montovanými do jamy a povrchovou montážou. Mostová váha namontovaná v šachte si vyžaduje značné stavebné práce – výkopové, odvodňovacie a betónové konštrukcie – čo môže 30 – 50 % z celkových nákladov projektu v porovnaní s inštaláciou na povrch. Váhy namontované v jamách však ponúkajú lepšie nájazdové uhly a často sa uprednostňujú na stálych miestach s vysokou priepustnosťou.

Odvetvia, ktoré sa spoliehajú na mostové váhy a nákladné autá

Váhy – pod všetkými rôznymi názvami – sú základnou infraštruktúrou v prekvapivo širokej škále priemyselných odvetví. Ich úloha nie je len administratívna; v mnohých odvetviach sa nepresné údaje o váhe priamo premietajú do finančnej straty, právnej zodpovednosti alebo bezpečnostného rizika.

Logistika a cestná nákladná doprava

V sektore cestnej nákladnej dopravy nákladné autá v nakladacích skladoch a distribučných centrách zabezpečujú, že vozidlá pred odchodom neprekračujú zákonné limity celkovej hmotnosti vozidla. V Spojených štátoch federálny mostný vzorec obmedzuje väčšinu štandardných návesov na 80 000 libier (približne 36 287 kg) celková hmotnosť vozidla. Prekročenie tohto limitu vystavuje operátorov pokutám, ktoré môžu dosiahnuť 10 000 USD alebo viac za porušenie v niektorých štátoch okrem potenciálnej zodpovednosti za škody na ceste. Váhy na nakladacích rampách zabraňujú týmto preťaženiam pred vstupom vozidiel na verejnú cestnú sieť.

Poľnohospodárstvo a obchodovanie s obilím

Terminály obilia, kŕmne závody a obchodníci s poľnohospodárskymi komoditami používajú mostové váhy ako primárny obchodný bod. Keď farmár dodá náklad pšenice alebo kukurice, váha určí presnú tonáž, ktorá tvorí základ platby. V tomto kontexte je presnosť vecou priamych finančných následkov. V samotnej Austrálii, koniec 35 miliónov ton obilia sú vážené prostredníctvom certifikovaných mostových váh každoročne pri príjmoch. Pre tieto aplikácie je povinná obchodná certifikácia – zvyčajne riadená vnútroštátnymi orgánmi pre váhy a miery.

Odpadové hospodárstvo a recyklácia

Prekládkové stanice odpadu, skládky a recyklačné strediská používajú mostové váhy na zaznamenávanie množstva prijatého a odoslaného odpadu. Slúži to na dva účely: fakturácia zákazníkom na základe hmotnosti a sledovanie súladu s predpismi o kvótach likvidácie odpadu. Napríklad v Spojenom kráľovstve Skládková daň sa účtuje za tonu zneškodneného odpadu, vďaka čomu je presné záznamy o váhe priamou finančnou a právnou požiadavkou. Typické skládkové váhy spracujú stovky pohybov vozidiel denne a automatizované systémy s bariérovými bránami, kamerami a integráciou softvéru sú štandardom vo veľkých zariadeniach.

Ťažba a dobývanie

V banskom prostredí merajú mostové váhy (v tomto kontexte často nazývané váhy pre nákladné autá alebo banské váhy) užitočné zaťaženie vyťaženého a prepravovaného materiálu. Pre veľké povrchové bane využívajúce 200-tonové nákladné autá, dokonca a 1% chyba v meraní užitočného zaťaženia naprieč tisíckami denných cyklov nákladných vozidiel sa môže premietnuť do miliónov dolárov nesprávne pridelených výrobných alebo spracovateľských nákladov ročne. Niektoré moderné ťažobné operácie sa posunuli smerom k palubným systémom monitorovania užitočného zaťaženia, ale pevné mostíky zostávajú kalibračnou referenciou a právnym záznamom.

Výstavba a demolácia

Staviská používajú váhy vozidiel na sledovanie množstva dodaného materiálu – betónu, kameniva, ocele – a odstráneného odpadu. Presné údaje o váhe podporujú riadenie nákladov projektu a dodržiavanie zmluvných podmienok. Pri demolačných projektoch záznamy o váhe dokumentujú objem a typ vyprodukovaného odpadu, čo sa v mnohých jurisdikciách vyžaduje pre regulačné hlásenie v rámci plánov nakladania so stavebným odpadom.

Certifikácia váhy a zákonné požiadavky na obchod

Nie všetky váhy sú si v očiach zákona rovné. Mostová váha používaná na obchod – kde odčítanie hmotnosti určuje zaplatenú cenu – musí byť certifikované ako legal-for-trade príslušným vnútroštátnym orgánom. Tento certifikačný proces overuje, že váha spĺňa definované normy presnosti a bola testovaná s certifikovanými referenčnými závažiami.

V Spojených štátoch musia váhy pre nákladné autá používané na obchodné transakcie spĺňať požiadavky Príručka Národného inštitútu pre štandardy a technológie (NIST) 44 , ktorým sa stanovujú požiadavky na presnosť pre komerčné vážiace zariadenia. V Európskej únii musia váhy používané na obchodovanie spĺňať požiadavky Smernica o meracích prístrojoch (MID) 2014/32/EÚ . V Austrálii je príslušný štandard AS 2659 , spravované štátnymi orgánmi mier a váh.

Obchodné váhy musia podliehať pravidelnému opätovnému overovaniu – zvyčajne ročne alebo dvojročne — zachovať si svoj certifikovaný status. Opätovné overenie zahŕňa umiestnenie certifikovaných testovacích závaží na plošinu a kontrolu, či uvedená hmotnosť spadá do povolenej tolerancie. Neschopnosť udržať certifikáciu môže prevádzkovateľov vystaviť sankciám a môže zneplatniť obchodné transakcie, ktoré sa spoliehali na sporné údaje o hmotnosti.

Mostová váha používaná výlučne na interné účely – ako napríklad monitorovanie nákladu nákladných vozidiel v súkromnom zariadení – si zo zákona nevyžaduje obchodné osvedčenie, ale aj tak by sa mala pravidelne udržiavať a kalibrovať, aby sa zabezpečili spoľahlivé prevádzkové údaje.

Kľúčové komponenty moderného systému váh

Moderné automobilové váhy a mostové váhy nie sú len plošiny so snímačmi zaťaženia. Sú to integrované systémy kombinujúce hardvér a softvér na automatizáciu zberu údajov, vykazovania a riadenia pracovného toku. Medzi hlavné komponenty patria:

• Vážiaca plošina (paluba): Vyrobené z ocele alebo betónu, s dĺžkou od 12 metrov do viac ako 30 metrov, aby sa zmestili najdlhšie cestné súpravy a viacnápravové vozidlá.
• Zaťažovacie bunky: snímacie prvky; zvyčajne 4–8 jednotiek na platformu, dimenzované na milióny cyklov zaťaženia.
• Spojovacia skrinka: Spája a kombinuje signály zo všetkých snímačov zaťaženia pred prechodom do indikátora.
• Indikátor hmotnosti / ovládač: Zobrazovacia a spracovateľská jednotka, ktorá prevádza elektrický signál na čitateľnú hodnotu hmotnosti a je prepojená so softvérovými systémami.
• Softvér váhy: Spravuje záznamy transakcií, odbavenie vodičov, tlač lístkov a integráciu s ERP alebo fakturačnými systémami.
• Čítačky RFID alebo čiarových kódov: Automaticky identifikujte vozidlá na vytiahnutie uloženej hmotnosti obalu a detailov vodiča bez manuálneho zadávania údajov.
• CCTV a rozpoznávanie ŠPZ (LPR): Poskytujte bezpečnosť, predchádzanie podvodom a automatizovanú identifikáciu vozidiel.
• Bariérové brány a semafory: Ovládajte pohyb vozidla a zabráňte tomu, aby sa na plošine nachádzalo viacero vozidiel súčasne.
• Tlačiareň a vydavateľ lístkov: Vytvorí doklad o váhe alebo lístok, ktorý slúži ako právny záznam o transakcii.

Úroveň automatizácie pri inštalácii mostovej váhy sa značne líši. Základné vidiecke obilné silo môže fungovať so samostatným indikátorom a manuálnou evidenčnou knihou, zatiaľ čo veľký prístavný terminál môže prevádzkovať plne automatizovanú váhu bez obsluhy bez prítomnosti operátora – každú transakciu spravujú RFID, LPR a softvérové ​​systémy fungujúce nepretržite.

Váha verzus nákladná váha: Existuje nejaký skutočný rozdiel?

Toto je otázka, ktorá skutočne mätie kupujúcich a prevádzkovateľov, keď sa prvýkrát stretnú s oboma pojmami. Krátka odpoveď je: nie, neexistuje žiadny technický ani funkčný rozdiel medzi mostovou váhou a nákladnou váhou. Ide o to isté zariadenie, ktoré je opísané dvoma rôznymi názvami odvodenými z rôznych regionálnych a jazykových tradícií.

Tam, kde niekedy vzniká zmätok, je v kontexte nápravová mierkas , čo sú prenosné podložky umiestnené pod jednotlivými nápravami na určenie zaťaženia jednotlivých náprav. Niektorí ľudia ich vo voľnom zmysle nazývajú „váhy“, ale technicky meradlo náprav meria jednu nápravu naraz a nedáva simultánne odčítanie celkovej hmotnosti vozidla rovnakým spôsobom ako plošinová váha s plnou dĺžkou. Skutočné mostové váhy – či už nazývané kamiónové váhy alebo mostové váhy – pojme celé vozidlo naraz.

Ďalšia oblasť potenciálneho zmätku zahŕňa systémy váženia za pohybu . Vo všeobecnej konverzácii sa niekedy voľne nazývajú „váhy“, ale predstavujú odlišnú technologickú triedu. Statická váha vyžaduje, aby sa vozidlo počas merania zastavilo a zostalo stáť. Systém WIM meria vozidlá v pohybe a je navrhnutý pre inú sadu aplikácií so zodpovedajúcimi rozdielnymi toleranciami presnosti.

Faktory, ktoré ovplyvňujú presnosť mostnej váhy

Dokonca aj vysokokvalitná certifikovaná váha môže poskytovať nespoľahlivé údaje, ak nie sú riadené určité prevádzkové a environmentálne faktory. Operátori, ktorí rozumejú týmto faktorom, môžu chrániť svoje obchodné záujmy aj súlad s právnymi predpismi.

Vplyv teploty

Extrémne zmeny teploty spôsobujú tepelnú rozťažnosť a kontrakciu plošiny mostovej váhy a jej snímačov zaťaženia. Vysokokvalitné snímače zaťaženia zahŕňajú vstavané obvody kompenzácie teploty, ale široké denné teplotné výkyvy – bežné v púštnom podnebí, kde sa teploty môžu meniť 30°C alebo viac medzi nocou a dňom — stále môže spôsobiť malé chyby, ak sa kalibrácia nevykoná za reprezentatívnych podmienok.

Kontaminácia platformy

Blato, štrk a úlomky hromadiace sa na plošine mostovej váhy zvyšujú vlastnú hmotnosť systému. Ak sa nečistí pravidelne, táto kontaminácia v skutočnosti znamená, že plošina váži o niečo menej ako skutočné zaťaženie vozidla, čo spôsobuje systematické podhodnotenie. Napríklad v rušnom kamenolome sa môže pridať nahromadenie materiálu niekoľko stoviek kilogramov na efektívnu taru, ktorá – rozložená v stovkách nákladov za deň – predstavuje významnú obchodnú chybu.

Polohovanie vozidla

Ak má statická váha poskytnúť presné údaje o celom vozidle, celé vozidlo musí byť na plošine bez kolies alebo náprav spočívajúcich na nájazdových rampách. Zlé umiestnenie vozidla – kde predná alebo zadná náprava presahuje platformu – bude mať za následok nižšiu ako skutočnú celkovú hmotnosť. Väčšina certifikovaných operátorov je vyškolená na overenie polohy vozidla pred prijatím závažia a systémy semaforov a značenie pomáhajú vodičom pri zastavovaní na správnom mieste.

Vietor a vibrácie

Silný vietor vytvára na veľké vozidlá bočné a vertikálne sily, ktoré môžu ovplyvniť odčítanie hmotnosti, ak sa váženie nedokončí, keď je vozidlo úplne usadené a stojace. Podobne aj vibrácie blízkych strojov – napríklad z drvičov, zhutňovačov alebo ťažkých zariadení – môžu do signálu snímača zaťaženia vniesť hluk. Moderné indikátory váh zahŕňajú filtračné algoritmy na spriemerovanie krátkych výkyvov vibrácií, ale trvalé zdroje vibrácií v blízkosti váhy vyžadujú fyzickú izoláciu alebo premiestnenie inštalácie.

Nákup alebo špecifikácia mostovej váhy: čo hľadať

Či už to nazývate mostová váha, váha pre nákladné autá alebo automobilová váha, proces výberu správneho systému pre vašu aplikáciu sa riadi rovnakým praktickým kontrolným zoznamom. Unáhlené rozhodnutie alebo výber len na základe ceny je jednou z najčastejších a nákladných chýb, ktorých sa operátori dopúšťajú.

• Určite požadovanú kapacitu: Identifikujte najťažšie vozidlo, ktoré bude kedy používať váhu, vrátane budúceho rastu veľkosti vozového parku alebo typu vozidla. Pridajte bezpečnostnú rezervu aspoň 10–15 % nad toto špičkové zaťaženie.
• Dĺžku platformy vyberajte opatrne: Platforma musí pojať najdlhšie vozidlo vo vašom vozovom parku so všetkými kolesami na palube. Pre kombinácie B-double bežné v austrálskej cestnej nákladnej doprave to môže vyžadovať platformu 25 metrov a viac .
• Rozhodnite sa medzi jamou a povrchovou montážou: Zvážte odvodnenie miesta, dostupný priestor, stupne priblíženia vozidla a dlhodobú stálosť inštalácie.
• Overte si požiadavky na certifikáciu legal-for-trade: Ak sa váha bude používať na obchodné transakcie, pred kúpou si overte, že model je schválený na obchodné použitie podľa vašich národných metrologických predpisov.
• Posúdenie potrieb integrácie softvéru: Moderné prevádzky enormne ťažia zo softvéru váh, ktorý sa integruje s existujúcimi systémami ERP, fakturáciou alebo správou vozového parku. Vyhodnoťte to na začiatku procesu špecifikácie.
• Vyhodnoťte priebežnú podporu servisu a údržby: Mostová váha je dlhodobý majetok s typickou životnosťou 20-30 rokov . Vyberte si dodávateľa s miestnou servisnou kapacitou a jasnou štruktúrou zmluvy o údržbe.
• Zvážte úroveň automatizácie: Pre vysokovýkonné alebo bezpilotné operácie si radšej od začiatku rozpočítajte na RFID, LPR a automatizované bariérové systémy, než aby ste sa ich pokúšali dodatočne vybaviť neskôr.
