A váženie je prístroj používaný na meranie hmotnosti alebo hmotnosti objektu porovnaním so známymi referenčnými hmotnosťami alebo prostredníctvom elektronických snímačov sily. Vo svojom jadre váhy fungujú na princípe rovnováhy – buď fyzickým vyrovnávaním záťaže na protiľahlých miskách, alebo elektronickou detekciou sily vyvíjanej záťažou. V priemyselnom a komerčnom prostredí sa výraz „ mostová váha “ označuje rozsiahly platformový váhový systém špeciálne navrhnutý pre vozidlá, ťažký tovar a sypké materiály a je jedným z najdôležitejších členov rodiny váh.
Či už riadite nákladný terminál, prevádzkujete závod na spracovanie obilia alebo jednoducho meriate laboratórne vzorky, pochopenie toho, čo sú váhy – a výber správneho typu – priamo ovplyvňuje presnosť, efektívnosť a ziskovosť.
Základný pracovný princíp za váhou
Každá váha, bez ohľadu na jej veľkosť alebo použitie, sa spolieha na jeden z dvoch základných mechanizmov:
- Mechanické vyváženie: Dve panvy sú zavesené na stredovom otočnom nosníku. Keď je na jednej strane umiestnená neznáma hmotnosť a na druhej strane kalibrované referenčné závažia, nameraná hodnota je vyjadrená v rovnováhe. Tento dizajn sa používa už tisíce rokov a naďalej sa používa na presné laboratórne práce.
- Elektronická/digitálna váha: Snímač zaťaženia – zvyčajne tenzometer spojený s kovovým prvkom – sa pri zaťažení deformuje. Táto deformácia mení elektrický odpor, ktorý sa premieňa na presné odčítanie hmotnosti. Moderné mostové váhy a plošinové váhy využívajú tento prístup takmer univerzálne.
Presnosť akejkoľvek váhy je ovplyvnená faktormi prostredia, ako sú kolísanie teploty, vibrácie, prúdenie vzduchu a elektromagnetické rušenie. Špičkové systémy obsahujú vstavané kompenzačné algoritmy na udržanie spoľahlivých údajov v rôznych podmienkach.
Hlavné typy váh a ich použitie
Svet váh siaha od submiligramových analytických váh až po viacnápravové mostové váhy schopné zvládnuť viac ako 200 ton. Každý typ slúži na iný prevádzkový účel.
Analytická rovnováha
Analytické váhy používané v laboratóriách a výskumných zariadeniach poskytujú čitateľnosť až do 0,0001 g (0,1 mg) . Sú uzavreté v krytoch proti prievanu, aby sa eliminovalo rušenie pohybu vzduchu. Aplikácie zahŕňajú farmaceutické prípravky, chemický výskum a testovanie kontroly kvality.
Presné vyváženie
S čitateľnosťou zvyčajne medzi 0,001 g a 0,1 g , presné váhy sú ťahúňmi v priemyselnej kontrole kvality, výrobe potravín a vzdelávacích prostrediach. Ponúkajú širší rozsah váženia ako analytické váhy bez toho, aby obetovali príliš veľkú presnosť.
Platformová mierka
Navrhnuté na váženie väčších predmetov v skladoch, expedičných oddeleniach a maloobchodných prostrediach. Plošinové váhy zvyčajne manipulujú s nákladmi z 50 kg až 2 000 kg , vďaka čomu sú nevyhnutné pre váženie balíkov, kontrolu paliet a riadenie zásob.
Mostová váha (váha vozidla)
Mostová váha je typ ťažkých váh inštalovaných v jednej rovine alebo mierne nad úrovňou zeme na váženie celých vozidiel a ich nákladov. Štandardné mostové plošiny siahajú od 8 metrov až 24 metrov na dĺžku, s kapacitami medzi 60 ton a 200 ton . Sú kľúčové pre baníctvo, poľnohospodárstvo, odpadové hospodárstvo a logistické operácie.
Žeriavová mierka
Žeriavové váhy, zavesené na zdvíhacom zariadení, merajú ťažké bremená v pohybe – ideálne pre závody na výrobu ocele, staveniská a prístavné terminály. Kapacity sa pohybujú od od 1 tony do viac ako 300 ton .
Vyváženie vlhkosti (halogén/infračervené)
Špecializovaná váha, ktorá kombinuje presnú váhu s vyhrievacím telesom. Prístroj meria hmotnosť vzorky pred a po sušení na výpočet obsahu vlhkosti. Široko používaný pri spracovaní potravín, výrobe plastov a manipulácii s poľnohospodárskym obilím.
Porovnanie váh: Kľúčové špecifikácie na prvý pohľad
Nižšie uvedená tabuľka sumarizuje hlavné technické rozdiely medzi najbežnejšie používanými typmi váh, čo vám pomôže určiť správny nástroj pre vaše potreby.
Tabuľka 1: Porovnanie bežných typov váh podľa kapacity, čitateľnosti a typického použitia | Typ | Typická kapacita | Čitateľnosť | Primárny priemysel | Inštalácia |
| Analytická rovnováha | Až 520 g | 0,0001 g | Pharma / Lab | Pracovná doska |
| Presné vyváženie | Do 30 kg | 0,01 g | Jedlo / QC | Pracovná doska |
| Platformová mierka | 50 kg – 2 000 kg | 0,1 kg – 1 kg | Sklad / Maloobchod | Namontované na podlahu |
| Mostová váha | 60 t – 200 t | 20 kg – 50 kg | Ťažba / Logistika | V zemi/na povrchu |
| Žeriavová mierka | 1 t – 300 t | 0,5 kg – 10 kg | Oceľ / Port | Pozastavené |

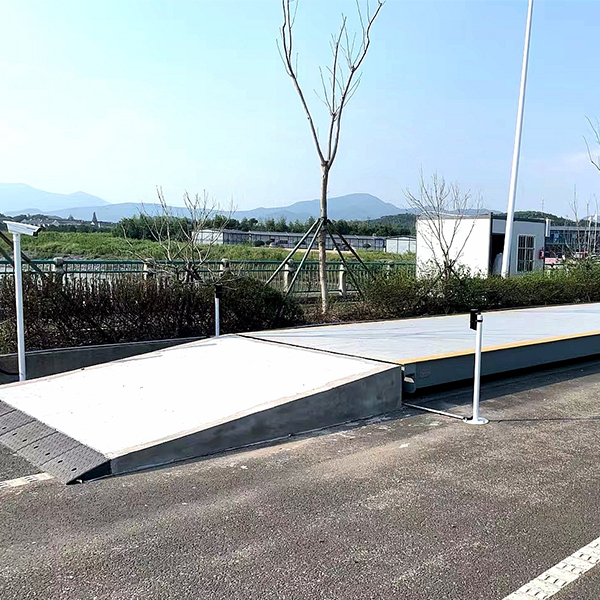

Čo je mostová váha a ako sa líši od iných váh
A mostová váha je v podstate nadrozmerná plošinová váha zabudovaná alebo umiestnená na zemi, navrhnutá tak, aby zachytávala kombinovanú hmotnosť vozidla a jeho nákladu. S týmto pojmom sa najčastejšie stretávame v odvetviach veľkoobjemových komodít – lomy, poľnohospodárstvo, recyklácia a prístavná logistika – kde jednotlivé zásielky môžu vážiť desiatky ton.
Na rozdiel od stolovej alebo podlahovej váhy, systém váhy zvyčajne zahŕňa:
- Oceľová alebo betónová plošina pokrývajúca celý rázvor vozidla
- Viacnásobné snímače zaťaženia – často 4 až 8 – umiestnené pod rohmi paluby a podperami v strede rozpätia
- Spojovacia skrinka, ktorá sčítava signály zo všetkých snímačov zaťaženia
- Indikátor hmotnosti alebo terminál, často s tlačiarňou, skenerom čiarových kódov alebo sieťovým pripojením
- Voliteľné automatické funkcie: kamery ANPR (automatické rozpoznávanie ŠPZ), signály semaforov, interkomové systémy a softvér na vzdialenú správu údajov
Celková hmotnosť vozidla sa určí odčítaním hmotnosti obalu (prázdneho nákladného vozidla) od odčítanej celkovej hmotnosti. Táto metóda „hrubého mínus tara“ je štandardným operačným postupom na každej váhe na celom svete a podporuje presnosť účtovania pri transakciách so sypkým materiálom.
200 t Maximálna kapacita mostovej váhy pre viacnápravové súpravy
24 m Najdlhšia štandardná dĺžka plošiny váhy
20 kg Typický prírastok čitateľnosti na váhe
Kľúčové komponenty, vďaka ktorým je váženie presné
Presnosť váh nie je jedinou vlastnosťou – je výsledkom správneho fungovania všetkých komponentov spolu. Tu je to, na čom najviac záleží:
01
Snímače zaťaženia
Srdce každej elektronickej váhy. Snímače zaťaženia premieňajú mechanickú silu na elektrický signál. Tenzometrické snímače zaťaženia sú zďaleka najbežnejšie. Vysokokvalitný snímač zaťaženia bude mať triedu presnosti C3 alebo lepšiu (ako je definovaná normami OIML), nelinearitu pod 0,02 % a stupeň ochrany IP67 alebo IP68 pre odolnosť voči vode a prachu – nevyhnutné pre vonkajšie inštalácie váh.
02
Indikátor/ovládač hmotnosti
Indikátor prijíma milivoltový signál zo silomeru, zosilňuje ho a konvertuje ho na digitálny údaj, aplikuje kalibráciu rozsahu a nuly a zobrazuje hmotnosť. Moderné indikátory podporujú digitálne komunikačné protokoly vrátane RS-232, RS-485, Modbus RTU/TCP a Ethernet/IP pre integráciu do ERP a systémov riadenia skladu.
03

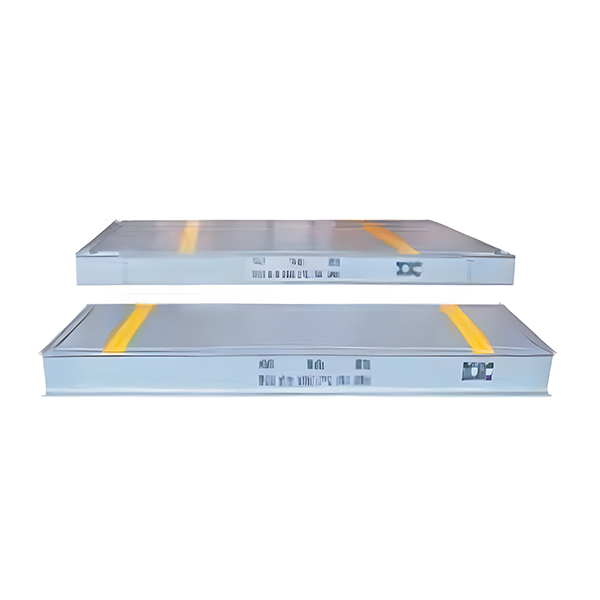

Platforma alebo štruktúra paluby
V prípade mostovej váhy musí byť plošina dostatočne pevná, aby rozložila zaťaženie vozidla rovnomerne na všetky snímače zaťaženia. Štandardom sú oceľové konštrukcie s I-nosníkom alebo skriňovou konštrukciou. Betónové dosky ponúkajú dlhšiu životnosť povrchu v prostredí s vysokou abráziou, ako sú lomy na kamenivo. Platforma musí tiež zvládnuť dynamické účinky zaťaženia — dodatočné napätie spôsobené vozidlami jazdiacimi na váhu rýchlosťou.
04
Kalibračné závažia
Kalibrácia stanovuje vzťah medzi nespracovaným signálom snímača zaťaženia a skutočnou hmotnosťou. V prípade mostovej váhy si kalibrácia vyžaduje certifikované testovacie závažia vo výške aspoň 10 % maximálnej kapacity váhy – čo znamená, že 100-tonová váha potrebuje aspoň 10 ton vysledovateľných testovacích závaží. Kalibráciu je potrebné vykonať po inštalácii, po akejkoľvek oprave av pravidelných intervaloch v závislosti od frekvencie používania.
05
Softvér a správa údajov
Moderné mostové váhy a priemyselné váhy sú čoraz viac prepojené sieťou. Softvérové platformy zaznamenávajú záznamy transakcií, generujú lístky, vytvárajú správy o používaní a automaticky označujú preťažené vozidlá. Systémy prepojené s cloudom umožňujú monitorovanie ukazovateľov výkonu váh v reálnom čase – vrátane vyváženia výstupu snímača zaťaženia, nulového posunu a histórie kalibrácie – bez potreby personálu na mieste.
Odvetvia, ktoré sa denne spoliehajú na váhy a mostové váhy
Technológia váženia sa týka takmer každého odvetvia hospodárstva. Nižšie je uvedený bližší pohľad na odvetvia, kde váhy – najmä mostové váhy – predstavujú kritickú infraštruktúru.
Ťažba a dobývanie
Ťažobné operácie využívajú mostové váhy na sledovanie tonáže vyťaženého materiálu opúšťajúceho lokalitu. Presné údaje o hmotnosti sú nevyhnutné pre výpočty licenčných poplatkov, optimalizáciu užitočného zaťaženia nákladného vozidla a dodržiavanie bezpečnostných predpisov. Typická povrchová uhoľná baňa môže spracovať stovky transakcií na váhe za deň , pričom každá transakcia predstavuje materiálnu hodnotu v desiatkach tisíc dolárov.
Poľnohospodárstvo a manipulácia s obilím
Zásobníky na obilie, výkrmne a obchodníci s komoditami závisia od plošinových váh a mostových váh na meranie dodávok a odchodov obilia. Platby za plodiny sa počítajú priamo z lístkov mostovej váhy, takže aj 0,5 % chyba pri 30-tonovej dodávke pri 400 USD za tonu sa rovná rozdielu 60 USD na nákladné auto – čo má významný finančný dopad počas zberovej sezóny.
Odpadové hospodárstvo a recyklácia
Prekladacie stanice a skládky využívajú mostové váhy na spoplatnenie zákazníkov na základe uloženej tonáže odpadu. Recyklačné zariadenia vážia prichádzajúci kovový šrot, papier a plasty a potom vážia odchádzajúci zbalený produkt, aby sa vypočítala výťažnosť materiálu. Údaje o váhe tiež podporujú environmentálne podávanie správ o miere odklonu odpadu.
Logistika a cestná doprava
Preťažené kamióny spôsobujú neúmerné poškodenie vozovky – jediné vozidlo, ktoré prekročí povolenú hmotnosť na nápravu o 20 %, môže spôsobiť rovnakú škodu ako 40 000 áut prejdením toho istého bodu. Údaje o váhe na nakladacích zariadeniach zabezpečujú, že vozidlá odchádzajú v rámci zákonných limitov náprav, čím chránia infraštruktúru aj prevádzkovateľa dopravy pred pokutami.
Spracovanie potravín a nápojov
Dávkovanie prísad, kontrola porcií a súlad s receptami závisia od presných váh. Pekáreň vyrábajúca 50 000 kusov za deň, kde by každý bochník mal vážiť 400 g, musí udržiavať presnosť váženia v rozmedzí niekoľkých gramov, aby sa kontrolovali náklady na suroviny. Kontrolné váhy – vysokorýchlostné automatické váhy integrované do výrobných liniek – dokážu spracovať viac ako 200 položiek za minútu pričom odmieta produkty mimo tolerancie.
Farmaceutická výroba
Aktívne farmaceutické zložky (API) sa počas formulácie vážia na úrovni pod miligramy na analytických váhach. Tolerancie sú prísne: šarža, kde sa každá tableta odchyľuje o viac ako 5 % od cieľovej hmotnosti, zlyhá pri kontrole kvality. Farmaceutickí výrobcovia vedú podrobné záznamy o vážení ako súčasť dokumentácie o dodržiavaní správnej výrobnej praxe (GMP).
Výroba ocele a kovov
Oceliarne a zlievarne používajú kombináciu žeriavových váh, podlahových váh a mostových váh na sledovanie toku kovu počas výrobného cyklu. Šrot sa odváži pri príjme, roztavený kov sa odváži pomocou žeriavových váh počas odlievania a hotové zvitky sa odvážia pred expedíciou. Žeriavové váhy v tomto prostredí môžu zvládnuť jednotlivé zdvihy presahujúce 100 ton .
Ako vybrať správnu váhu pre vašu prevádzku
Výber správnej váhy závisí od zhody špecifikácií prístroja s prevádzkovými požiadavkami. Prepracovanie si nasledujúcich úvah v poradí efektívne zúži vaše možnosti.
- Definujte maximálne zaťaženie a požiadavky na rozlíšenie. Kapacita váhy musí ako bezpečnostná rezerva presahovať vaše najväčšie očakávané zaťaženie aspoň o 20 %. Rozlíšenie (čitateľnosť) by malo zodpovedať presnosti, ktorú vyžaduje váš proces – platba za čitateľnosť 0,1 g neprináša žiadnu prevádzkovú výhodu, ak vaša aplikácia potrebuje iba presnosť 1 g.
- Posúďte fyzické prostredie. Bude váha vystavená vlhkosti, chemikáliám, extrémnym teplotám alebo výbušnej atmosfére? Vonkajšie váhy vyžadujú snímače zaťaženia a kryty odolné voči poveternostným vplyvom. Váhy na spracovanie potravín potrebujú konštrukciu z nehrdzavejúcej ocele a plnú schopnosť umývania (stupeň krytia IP69K). Vybavenie s hodnotením ATEX je povinné v nebezpečných oblastiach, ako sú mlyny na múku, sklady paliva a chemické závody.
- Zvážte požiadavky na priepustnosť a rýchlosť. Statická váha dokáže pre skúseného operátora spracovať vozidlo za menej ako 60 sekúnd. Vysokovýkonné lomy môžu potrebovať dve váhy pracujúce v tandeme, aby sa predišlo prekážkam v rade. Kontrolné váhy výrobnej linky musia zodpovedať rýchlosti dopravníka, ktorá môže prekročiť 120 metrov za minútu.
- Určite požiadavky na integráciu. Musí váha komunikovať so systémom ERP, platformou pre správu vozového parku alebo laboratórnym informačným systémom (LIMS)? Pred kúpou si overte, aké komunikačné protokoly indikátor podporuje.
- Vyhodnoťte celkové náklady na vlastníctvo. Kúpna cena je len jednou časťou rovnice. Zvážte náklady na inštaláciu (inštalácia mostovej váhy namontovanej v šachte môže stáť toľko ako samotné zariadenie), ročnú údržbu, náklady na kalibráciu a finančný dopad prestojov, ak váha zlyhá počas špičkových operácií.
Udržiavanie vyváženej váhy pre dlhodobú presnosť
Dokonca aj tie najpresnejšie špecifikované váhy sa budú posúvať alebo zlyhať, ak nie sú správne udržiavané. Štruktúrovaný program údržby chráni presnosť aj životnosť zariadenia.
D
Denné kontroly
- Pred prvým použitím vynulujte zostatok s prázdnou plošinou
- Skontrolujte, či sa na displeji nenachádzajú chybové kódy alebo neobvyklé hodnoty
- Skontrolujte povrch plošiny, či neobsahuje nečistoty, najmä na mostových váhach
- Overte kvalitu tlačového média a výstupného lístka
W
Týždenné kontroly
- Vykonajte kontrolu rozpätia pomocou známeho testovacieho závažia
- Skontrolujte káble snímača zaťaženia a spojovaciu skrinku, či nie sú poškodené alebo či do nich nevnikla vlhkosť
- Skontrolujte, či sú všetky nájazdové rampy na mostových váhach voľné a nepoškodené
- Skontrolujte nedávne údaje o transakciách, či neobsahujú odľahlé hodnoty, ktoré môžu naznačovať chybu snímača zaťaženia
M
Mesačne / štvrťročne
- Vyčistite upevňovacie body snímača zaťaženia a skontrolujte, či nedošlo k korózii
- Skontrolujte konštrukčné zvary a betónové obvody na praskliny (vážka)
- Zálohujte údaje o transakciách váhy
- Otestujte všetky funkcie indikátora vrátane komunikačných portov
A
Ročná kalibrácia
- Úplná kalibrácia pomocou sledovateľných testovacích závaží v celom pracovnom rozsahu
- Skúška rohového zaťaženia pre plošinové váhy na overenie rovnomerného príspevku snímača zaťaženia
- Test opakovateľnosti a hysterézie vo viacerých bodoch zaťaženia
- Vydávať aktualizované kalibračné záznamy a aktualizovať parametre kalibrácie indikátora
Dobre udržiavaná váha má zvyčajne životnosť 20 až 30 rokov pre konštrukčnú platformu a 10 až 15 rokov pre snímače zaťaženia za predpokladu, že sú chránené pred vniknutím vody a preťažením. Výmena snímača zaťaženia je najbežnejšou úlohou údržby a často sa dá vykonať bez toho, aby sa váha na dlhší čas vyradila z prevádzky.
Bežné otázky týkajúce sa váh
Aký je rozdiel medzi váhou a váhou?
Pojmy sa často používajú zameniteľne. Technicky „váha“ označuje prístroj, ktorý porovnáva neznámu hmotnosť s referenčnou hmotnosťou, zatiaľ čo „váha“ meria hmotnosť (sila spôsobenú gravitáciou) priamo pomocou pružiny alebo silomeru. V modernom používaní oba výrazy opisujú prístroje, ktoré zobrazujú hmotnosť v gramoch, kilogramoch alebo tonách. Mostová váha je vždy klasifikovaná ako váha a nie ako skutočná váha, pretože meria gravitačnú silu prostredníctvom snímačov zaťaženia.
Aká presná je váha?
Dobre nainštalovaná a kalibrovaná váha zvyčajne dosiahne presnosť plus mínus 20 kg na 100-tonovom náklade — ekvivalentné 0,02 % plného rozsahu. Prístroje triedy presnosti OIML III, pod ktoré spadá väčšina komerčných váh, umožňujú po inštalácii maximálnu povolenú chybu 0,5 dielika stupnice pri nízkom zaťažení a 1,0 dielika stupnice pri vysokom zaťažení. Pravidelná kalibrácia udržuje váhu v rámci týchto tolerancií.
Môže teplota ovplyvniť váhu?
áno. Väčšina snímačov zaťaženia má a teplotný koeficient — malá zmena výkonu na stupeň Celzia zmeny teploty. Pre vysokokvalitný priemyselný snímač zaťaženia to môže byť len 0,001 % plnej stupnice na stupeň. Nad 40-stupňovým rozsahom vonkajšej teploty (od -10 °C do 30 °C) to môže spôsobiť chybu 0,04 %. Prémiové mostové váhy obsahujú snímače zaťaženia s kompenzáciou teploty a automatické sledovanie nuly, aby sa tento efekt minimalizoval.
Ako často by sa mali váhy kalibrovať?
V prípade priemyselných váh používaných v obchodných transakciách – vrátane váh používaných na účtovanie tovaru – frekvencia kalibrácie závisí od intenzity používania a miestnych požiadaviek. Spracovanie veľkoobjemových váh viac ako 100 vozidiel denne by mal absolvovať kontrolu kalibrácie aspoň každých šesť mesiacov. Maloobjemové zariadenia sa môžu kalibrovať ročne. Analytické váhy v laboratórnych podmienkach by sa mali pred každým použitím kalibrovať pomocou interných alebo externých kalibračných závaží.
Akú maximálnu hmotnosť môžu váhy merať?
Neexistuje žiadne teoretické maximum. Medzi najväčšie váhy, aké boli kedy skonštruované, patria železničné mosty a systémy na váženie lodí. Najväčšie komerčne dostupné kamiónové váhy zvládajú až 200 ton pre štandardné cestné vozidlá. Špeciálne banské váhy určené pre nákladné vozidlá najvyššej triedy – ako napríklad Caterpillar 797F s celkovou hmotnosťou vozidla 687 ton – sú skonštruované na mieru podľa špecifikácií jednotlivých miest.
Výber správnej váhy začína pochopením vášho zaťaženia
Váhy nie sú len komoditným nástrojom – je to merací systém, ktorého presnosť má priame finančné a prevádzkové dôsledky. Či už vyberáte analytickú váhu pre farmaceutické laboratórium, plošinovú váhu pre rušný sklad alebo mostovú váhu pre kameňolom alebo logistický sklad, proces výberu by sa mal riadiť kapacitou, triedou presnosti, environmentálnymi hodnoteniami, požiadavkami na priepustnosť a celkovými nákladmi na vlastníctvo.
Váhy zaujímajú jedinečné postavenie v rodine váh, pretože sú súčasne najväčšími, najodolnejšími a komerčne najrozšírenejšími nástrojmi. A transakcia s jednou váhou môže predstavovať fakturačnú základňu pre zásielku v hodnote desiatok tisíc dolárov, vďaka čomu je integrita kalibrácie a rutinná údržba skôr neobchodovateľnými záväzkami ako voliteľnými osvedčenými postupmi.
Prispôsobením správneho prístroja správnej aplikácii – a jeho riadnou údržbou počas jeho životnosti – môžu operátori v každom odvetví dosiahnuť presnosť, spoľahlivosť a integritu údajov, ktoré si vyžaduje moderný obchod.
