Ako kalibrovať váhu pomocou niklu – úplný sprievodca

Krátka odpoveď: Áno, nikel môže kalibrovať vašu váhu

Americký nikel váži presne 5 000 gramov , čo z neho robí jeden z najspoľahlivejších každodenných predmetov na kalibráciu malých digitálnych váh. Ak vaša váha ukazuje 5,00 g, keď na ňu položíte jeden nikel, kalibrácia je presná. Naskladajte dva nikláky a získate 10,00 g; štyri nikly sa rovnajú 20,00 g. Táto metóda funguje dobre pre vreckové váhy, kuchynské váhy a váhy na šperky – akékoľvek zariadenie s maximálnou kapacitou do niekoľkých stoviek gramov.

Tento prístup má však jasné hranice. Pre priemyselné vážiace zariadenia – najmä a nákladná váha , nazývaná aj váha — nikláky sú úplne nepraktické. Nákladná váha bežne meria zaťaženie medzi 20 000 a 80 000 libier. Kalibrácia takéhoto systému si vyžaduje certifikované testovacie závažia, legálnu dokumentáciu a v mnohých jurisdikciách aj licencovaného inšpektora. Pochopenie toho, kde sa niklová metóda používa a kde vôbec nie, je základom praxe kalibrácie inteligentných váh.

Prečo je nikel spoľahlivou kalibračnou referenciou

Americká mincovňa dodržiava prísnu špecifikáciu niklu už od roku 1866. Každá minca musí vážiť 5 000 gramov with a tolerance of ±0.194 grams , hoci v praxi väčšina cirkulujúcich niklov spadá do oveľa užšieho rozsahu. Minca sa skladá zo 75 % medi a 25 % niklu, čo je zloženie, ktoré za normálnych podmienok časom odoláva výraznej oxidácii alebo strate hmoty.

V porovnaní s inými bežnými mincami vyniká nikel, pretože jeho hmotnosť je okrúhle číslo v metrickom systéme. Štvrtiny vážia 5,670 g, desetníky vážia 2,268 g a centy vážia 2,500 g – žiadna z nich neposkytuje čisté referenčné hodnoty 5 g alebo 10 g, z ktorých má kalibrácia prospech. Metrická váha niklu je dôvodom, prečo sa stal obľúbenou mincou pre nadšencov, klenotníkov a majiteľov malých podnikov, ktorí potrebujú rýchlu kontrolu kalibrácie.

To znamená, že silne opotrebovaný nikel môže stratiť merateľnú hmotnosť. Mince, ktoré sú v obehu desaťročia, môžu vážiť len 4,8 g. Pre kritické aplikácie vždy používajte novšie mince alebo – ešte lepšie – investujte do certifikovanej sady kalibračných závaží, ktorú si môžete kúpiť online za menej ako 20 USD.

Krok za krokom: Ako kalibrovať malú digitálnu váhu pomocou niklu

Pozorne dodržujte tento postup. Ponáhľanie sa cez kalibráciu marí účel a môže spôsobiť trvalé chyby merania.

Krok 1 — Vyberte si stabilný povrch

Váhu umiestnite na rovný, tvrdý povrch mimo zdrojov vibrácií, ako sú vetracie otvory HVAC, práčky alebo miesta na pohyb osôb. Aj malé vibrácie spôsobujú kolísanie odčítania. Dobre funguje žulová doska alebo stôl z masívneho dreva. Neumiestňujte váhu v blízkosti otvorených okien, kde prúdenie vzduchu môže ovplyvniť hodnotu snímača zaťaženia.

Krok 2 — Zapnite a ponechajte čas zahrievania

Zapnite váhu a nechajte ju sedieť najmenej 3 až 5 minút pred kalibráciou. Snímače zaťaženia sú citlivé na zmeny teploty a váha, ktorá bola uložená v chladnom aute alebo teplej skrini, sa počas prvých minút prevádzky posunie. Čakanie umožňuje vnútornej elektronike dosiahnuť tepelnú rovnováhu.

Krok 3 — Vynulujte mierku

Odstráňte všetko z vážiacej plošiny. Stlačte tlačidlo "Tara" alebo "Zero". Displej by mal ukazovať presne 0,00 g. Ak sa nevráti na nulu sama, skontrolujte, či sa plošina nedotýka steny alebo predmetu na boku, čo môže spôsobiť mechanické predpätie.

Krok 4 — Vstúpte do režimu kalibrácie

Väčšina digitálnych váh má vyhradený režim kalibrácie, do ktorého sa dostanete podržaním špecifického tlačidla (často označeného „CAL“ alebo „MODE“) na 3 až 5 sekúnd. Na displeji sa zvyčajne zobrazí „CAL“, po ktorom bude nasledovať očakávaná cieľová hmotnosť. Ak si nie ste istí, ktoré tlačidlo máte držať, pozrite si príručku k vašej váhe – niektoré značky vyžadujú súčasné stlačenie dvoch tlačidiel.

Krok 5 — Umiestnite nikel na platformu

Keď sa na displeji zobrazí „CAL 5“ alebo podobná výzva, umiestnite jeden americký nikel do stredu platformy. Na centrovaní záleží – umiestnenie mimo stredu môže spôsobiť, že údaj sa líši od skutočnej hmotnosti o 0,1 g až 0,3 g na váhe nízkej kvality v dôsledku nerovnomerného rozloženia snímača zaťaženia.

Krok 6 — Potvrďte a overte

Váha spracuje zadanie a vráti sa do normálneho režimu váženia. Odstráňte nikel, znova ho vynulujte a potom ho vložte späť. Teraz by sa mala zobraziť hodnota 5,00 g . Testujte s dvoma niklami (10,00 g) a štyrmi niklami (20,00 g), aby ste overili linearitu v celom rozsahu. Ak sa hodnoty pri vyšších hmotnostiach výrazne líšia, vaša váha môže potrebovať opravu alebo výmenu.

Bežné problémy s kalibráciou a ako ich vyriešiť

Dokonca aj po vykonaní vyššie uvedených krokov sa niektoré váhy správajú nepredvídateľne. Tu sú najčastejšie problémy a ich praktické riešenia.

Váha neudrží nulu

Ak sa displej pohybuje medzi -0,1 g a 0,1 g bez toho, aby na platforme nič bolo, najpravdepodobnejšími vinníkmi sú vibrácie, pohyb vzduchu alebo vybitá batéria. Najskôr vymeňte batérie – nízke napätie je bežnou a prehliadanou príčinou chybných údajov. Ak posun pokračuje, premiestnite váhu a chráňte ju pred prúdmi vzduchu.

Režim kalibrácie sa neaktivuje

Niektoré váhy základnej úrovne, najmä tie, ktoré sa predávajú bez používateľskej príručky, majú kalibráciu uzamknutú po procese resetovania z výroby. Skúste podržať vypínač na 10 sekúnd, kým sa displej neresetuje. Iné vyžadujú špecifickú postupnosť stlačenia tlačidla, ktorá sa líši podľa značky. Vyhľadaním čísla modelu spolu s „postupom kalibrácie“ online sa zvyčajne zobrazia správne kroky.

Čítanie sa neustále znižuje o pevnú sumu

Ak váš nikel stále ukazuje 4,7 g alebo 5,3 g napriek viacnásobným pokusom o kalibráciu, interný rozsah nastavenia váhy môže byť vyčerpaný alebo sa snímač zaťaženia posunul nad rámec toho, čo môže opraviť softvérová korekcia. V tomto bode je výmena váhy ekonomickejšia ako jej oprava, najmä pri jednotkách s cenou pod 50 USD.

Hodnoty sa líšia podľa toho, kde je objekt umiestnený

Umiestnenie rovnakého niklu do rohu verzus stredu plošiny vedie k rôznym hodnotám na niektorých mierkach. Znamená to problém s konfiguráciou snímača zaťaženia. Vysokokvalitné váhy používajú viacero snímačov zaťaženia alebo jeden presný snímač s rohovou korekciou. Rozpočtové váhy často používajú jedinú bunku bez korekcie rohov, takže konzistentné centrovanie položiek je povinné.

Kalibrácia niklu vs. certifikované sady závaží: Ktoré by ste mali použiť?

Niklová metóda je pohodlná, ale nie smerodajná. Tu je porovnanie, ktoré vám pomôže rozhodnúť sa, ktorý prístup vyhovuje vašej situácii.

Na osobné použitie – váženie kávy, prebíjanie munície, porciovanie jedla – úplne postačuje niklová metóda. Pre akúkoľvek komerčnú transakciu, kde cenu určuje hmotnosť, potrebujete minimálne hmotnosti vysledovateľné podľa NIST a ideálne certifikovanú kalibračnú službu podľa zdokumentovaného plánu.

Ako funguje kalibrácia váhy nákladných vozidiel – úplne odlišný proces

A nákladná váha — tiež označovaná ako mostová alebo nápravová váha — pracuje na zásadne odlišnom stupni presnosti a regulácie ako kuchynská alebo vrecková váha. Zatiaľ čo niklová metóda je očarujúca pre malé zariadenia, kalibrácia nákladnej váhy zahŕňa štátnych inšpektorov, niekoľkotonové certifikované testovacie závažia a prísne zákonné požiadavky.

Väčšina nákladných váh má maximálnu nosnosť medzi 80 000 a 100 000 libier (približne 36 000 až 45 000 kg), čo zodpovedá federálnemu limitu celkovej hmotnosti vozidla pre diaľnice v USA. Plošina váhy môže byť dlhá 10 až 70 stôp, zapustená do betónu a vybavená 6 až 12 silomermi zapojenými paralelne. Každý snímač zaťaženia musí byť skontrolovaný jednotlivo na presnosť výstupu a celý systém musí byť overený ako jednotka.

Kto vykonáva kalibráciu nákladných vozidiel?

V Spojených štátoch amerických sa kalibrácia nákladných váh riadi príručkou 44 Národného inštitútu pre štandardy a technológie (NIST), ako aj zákonmi jednotlivých štátov o váhach a mierach. Väčšina štátov vyžaduje ročnú kalibráciu licencovaným technikom váhy alebo štátnym inšpektorom. Odvetvia, ktoré sa vo veľkej miere spoliehajú na nákladné autá – poľnohospodárstvo, lomy, odpadové hospodárstvo, logistika – často plánujú kalibráciu každých 6 mesiacov alebo po akejkoľvek významnej mechanickej udalosti, ako je úder blesku alebo náraz vozidla s veľkým nárazom do plošiny váhy.

Metóda certifikovanej skúšobnej hmotnosti

Najbežnejšia metóda kalibrácie nákladnej váhy používa skúšobný vozík naložený certifikovanými závažiami. Typický postup zahŕňa vozidlo so známou hmotnosťou – často nákladné vozidlo s tandemovou nápravou naložené certifikovanými liatinovými alebo oceľovými závažiami – poháňané cez váhu vo viacerých polohách. Technik zaznamenáva údaj na váhe v každej polohe a porovnáva ho s certifikovanou hmotnosťou vozidla. Úpravy sa vykonávajú pomocou indikátora váhy (spojovacia skrinka alebo digitálny ovládač), kým hodnoty nespadajú do povolenej tolerancie, ktorá je podľa príručky NIST 44 ±0,1 % aplikovaného zaťaženia pre väčšinu komerčných aplikácií.

Metóda náhrady nákladných váh

Ak certifikované testovacie závažia s dostatočnou hmotnosťou nie sú k dispozícii, technici môžu použiť substitučnú metódu: vozidlo s neznámou, ale stabilnou hmotnosťou sa odváži na referenčnej váhe a potom sa odvezie na váhu, ktorá sa kalibruje. Táto metóda je menej preferovaná, pretože vnáša neistotu z presnosti referenčnej stupnice, ale v niektorých jurisdikciách je prijateľná, ak je riadne zdokumentovaná.

Elektronická kalibrácia a orezanie snímača zaťaženia

Moderné váhy pre nákladné autá využívajú digitálne systémy snímačov zaťaženia, ktoré umožňujú elektronické orezanie výstupu jednotlivých buniek. Technik pripojí laptop alebo ručné zariadenie k spojovacej skrinke a zobrazí živý milivoltový výstup z každej bunky. Články produkujúce výrazne odlišné výstupy pri rovnakom zaťažení indikujú mechanické problémy – úlomky pod váhou, poškodené snímače zaťaženia alebo väzba na kontrolných tyčiach. Tieto fyzické problémy musia byť vyriešené pred elektronickým orezávaním, pretože softvérová korekcia nemôže kompenzovať štrukturálne problémy.

Označí, že vaša váha nákladného auta potrebuje kalibráciu

Operátori nákladných vozidiel si často všimnú problémy s presnosťou ešte pred formálnou kontrolou. Sledujte tieto varovné signály:

• Vozidlá, ktoré na váhe vášho nákladného auta neustále vážia rozdielne oproti blízkej štátnej váhe o viac ako 500 libier
• Údaje, ktoré sa menia v závislosti od toho, na ktorej časti plošiny stupnice je náprava umiestnená
• Indikátor zobrazujúci chybový kód súvisiaci s nerovnováhou snímača zaťaženia
• Viditeľné poškodenie plošiny váhy, kontrolných tyčí alebo montážneho príslušenstva snímača zaťaženia
• Nedávna povodeň, cyklus zmrazovania a rozmrazovania alebo zemetrasenie, ktoré mohli posunúť základy
• Právne sťažnosti alebo kompenzácie od zákazníkov spochybňujúce hmotnosti nákladu

Každá z týchto situácií si vyžaduje okamžitú kontrolu kvalifikovaným technikom namiesto čakania na ročný kalibračný cyklus.

Frekvencia kalibrácie nákladnej váhy a regulačné požiadavky

Požadovaná kalibračná frekvencia pre nákladné vozidlá závisí od jurisdikcie, odvetvia a objemu používania. V tabuľke nižšie sú zhrnuté typické požiadavky naprieč bežnými sektormi.

Nad rámec regulačných minimál profitujú veľkoobjemové prevádzky z častejších kontrol kalibrácie. Spracovanie nákladného auta 200 alebo viac transakcií za deň rýchlo akumuluje mechanické opotrebenie a dokonca aj 0,5 % chyba pri tomto objeme môže viesť k výrazným finančným nezrovnalostiam za štvrtinu.

Udržiavanie presnosti mierky medzi kalibračnými udalosťami

Kalibrácia je časovou udalosťou. To, čo sa stane medzi kalibráciami, určuje, ako dlho táto presnosť vydrží.

Pre malé váhy

• Váhu skladujte v prostredí so stabilnou teplotou. Nenechávajte ho v zime cez noc vo vozidle – studené cykly zaťažujú snímač zaťaženia a spájkované spoje na doske plošných spojov.
• Plošinu pravidelne čistite. Dokonca aj tenký film zaschnutej kvapaliny na plošine môže pridať merateľné množstvo alebo spôsobiť mechanické trenie.
• Vymeňte batérie proaktívne. Väčšina digitálnych váh ukazuje posun merania v posledných 20 % životnosti batérie, dlho predtým, ako sa aktivuje indikátor vybitia batérie.
• Ak sa váha používa denne na akýkoľvek účel, kde záleží na presnosti, vykonajte rýchlu kontrolu niklu týždenne.

Pre nákladné autá

• Udržujte jamku (priestor pod váhou) čistú a suchú. Stojatá voda koroduje snímače zaťaženia a elektroinštaláciu v priebehu niekoľkých mesiacov.
• Každý mesiac kontrolujte skrutky nárazníka a kontrolné tyče. Uvoľnený hardvér spôsobuje mechanickú väzbu, ktorá sa prejavuje ako nepresné údaje.
• Uchovajte si kalibračný denník. Zdokumentujte každú servisnú návštevu, úpravu a anomálne čítanie. Tento protokol sa často vyžaduje na certifikáciu legal-for-trade a je neoceniteľný pri riešení opakujúcich sa problémov.
• Vyhnite sa jazde s preťaženými vozidlami cez váhu. Opakované preťaženie môže trvalo zdeformovať snímače zaťaženia, ktoré sú zvyčajne dimenzované na špecifické maximálne bezpečné zaťaženie 150 % menovitej kapacity váhy než dôjde k trvalému poškodeniu.
• Používajte referenčné vozidlo so známou hmotnosťou na týždennej alebo mesačnej báze na náhodnú kontrolu presnosti medzi profesionálnymi kalibračnými návštevami.

Právne a finančné záujmy nepresnej kalibrácie stupnice

Pre malé váhy znamená zlá kalibrácia nepresné recepty alebo nekonzistentné porcie produktu. V prípade nákladnej váhy sú stávky podstatne vyššie.

Čítanie na stupnici nákladného auta 1% vysoká pri náklade 40 000 libier prevyšuje hmotnosť o 400 libier. Pri obchodovaní s obilím, kde sa platí za bušel a bušeľ kukurice váži 56 libier, to znamená zhruba 7 bušlov – v hodnote približne 28 USD pri 4,00 USD/bušel. Pri 100 denných transakciách stojí táto chyba v jednom percentuálnom bode farmára alebo kupujúceho 2 800 USD za deň. Za 90-dňovú zberovú sezónu to je 252 000 dolárov v nesprávne odmeranom obilí.

Okrem finančnej straty je prevádzkovanie nekalibrovanej obchodnej stupnice regulačným deliktom. Pokuty sa líšia podľa štátu, ale zvyčajne sa pohybujú od 500 až 10 000 USD za porušenie a recidivistom hrozí pozastavenie oprávnenia na podnikanie. V niektorých štátoch vykonávajú inšpektori váh a mier neohlásené audity a neúspešná kontrola môže mať za následok zapečatenie váhy a jej vyradenie z prevádzky, kým ju licencovaný technik neopraví a opätovne necertifikuje.

Pre logistické spoločnosti môže váha pre nákladné vozidlá mimo tolerancie produkovať nadváhu, ak sa náklad uvoľní na základe nepresných údajov na váhe, pretože podľa federálnych zákonov je odosielateľ zodpovedný za zabezpečenie toho, aby náklad neprekročil zákonné limity hmotnosti bez ohľadu na to, čo ich váha uviedla.

Výber správnej mierky pre vašu aplikáciu

Súčasťou udržiavania presnosti kalibrácie je začať s vybavením vhodným pre danú úlohu. Váha navrhnutá na 200 g nemôže byť stlačená do prevádzky s hmotnosťou 2 kg a očakáva sa, že zostane presná. Rovnaký princíp platí na priemyselnej úrovni.

Prispôsobenie kapacity aplikácii

Vo všeobecnosti používajte stupnicu 10 % až 90 % svojej menovitej kapacity pre najlepšiu presnosť. V blízkosti spodnej hranice rozsahu má váha slabé rozlíšenie vzhľadom na zaťaženie. V blízkosti hornej časti sú snímače zaťaženia vystavené vysokému mechanickému namáhaniu a rýchlejšie sa opotrebúvajú. Pre váhu nákladných vozidiel s hodnotením 80 000 libier to znamená, že optimálny pracovný rozsah je približne 8 000 až 72 000 libier – čo pohodlne pokrýva väčšinu legálnych konfigurácií nákladných vozidiel.

Plošinové a nápravové nákladné autá

Váhy pre nákladné autá s plnou plošinou vážia celé vozidlo jedným prejazdom a poskytujú najpresnejšiu celkovú hmotnosť vozidla. Nápravové váhy vážia naraz jednu skupinu náprav a sčítavajú odčítané hodnoty – užitočné pre prenosné alebo dočasné inštalácie, ale vo všeobecnosti sú menej presné ako plošinové váhy s plnou dĺžkou, najmä keď sa vozidlo počas merania stále pohybuje. Nápravové váhy vyžadujú svoj vlastný kalibračný postup a majú rôzne požiadavky na toleranciu podľa príručky NIST 44.

Digitálne vs. analógové indikátory

Moderné automobilové váhy takmer univerzálne používajú digitálne ukazovatele s internými analógovo-digitálnymi prevodníkmi. Tieto systémy ponúkajú výhody vrátane zaznamenávania údajov, pripojenia k softvéru na správu nákladných vozidiel a elektronickej kalibrácie bez manuálneho nastavovania rozpätia. Zavádzajú však svoje vlastné režimy zlyhania – chyby firmvéru, chyby komunikácie cez USB a závady displeja, ktoré možno zameniť za problémy s kalibráciou. Pred predpokladaním problému so snímačom zaťaženia vždy vylúčte problémy na úrovni indikátora.

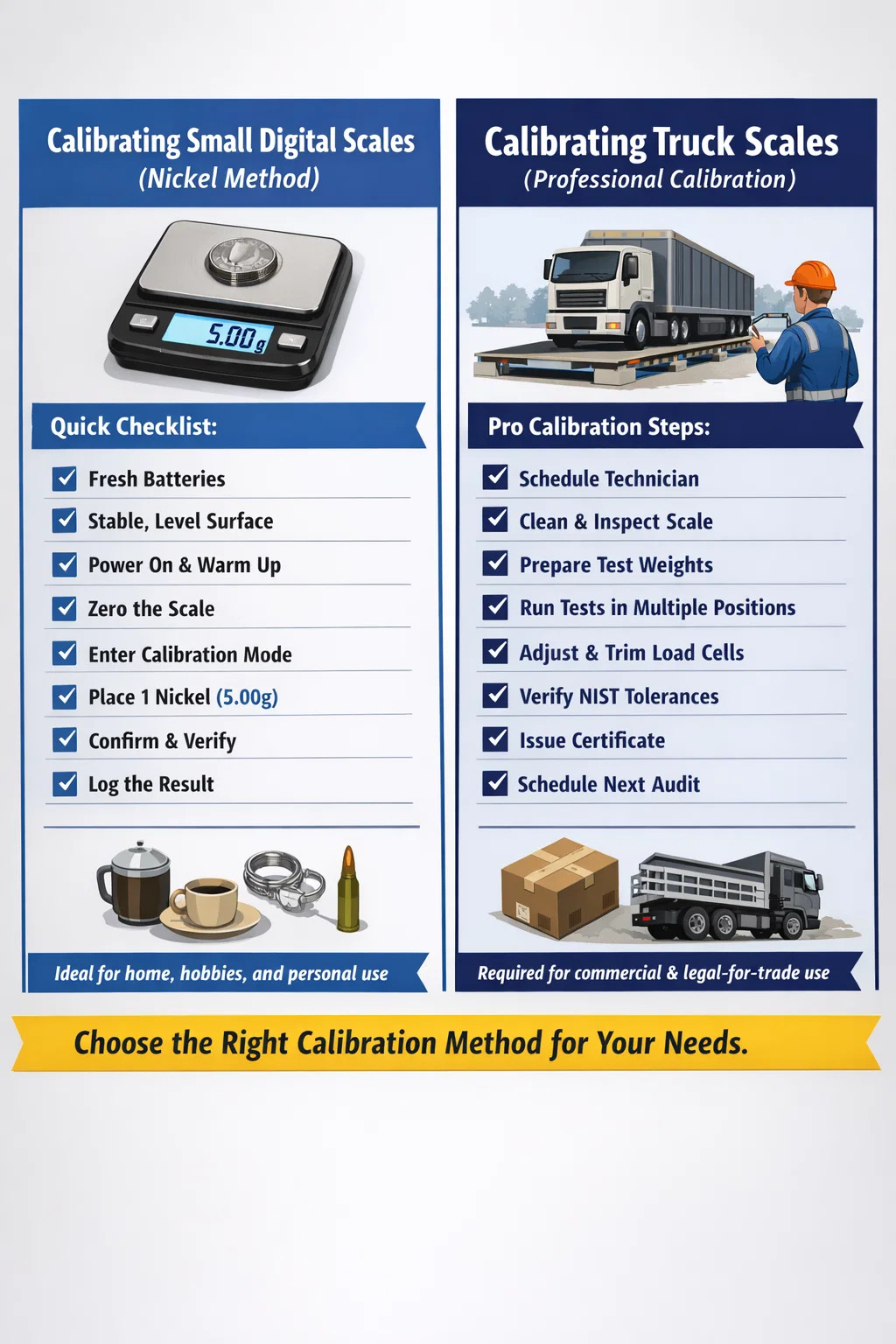

Rýchly prehľad: Kontrolný zoznam kalibrácie pre malé váhy a nákladné autá

Pred a po kalibrácii použite príslušný zoznam pre váš typ váhy.

Malá digitálna mierka (niklová metóda)

1. Skontrolujte, či sú batérie čerstvé alebo plne nabité
2. Umiestnite na rovný povrch bez vibrácií
3. Zapnite a počkajte 3-5 minút
4. Vynulujte mierku bez ničoho na plošine
5. Zadajte režim kalibrácie podľa pokynov výrobcu
6. Umiestnite jeden alebo viac amerických niklov (5,00 g každý) do stredu platformy
7. Potvrďte, že váha akceptuje kalibračné závažie
8. Overte pomocou viacerých známych závaží v celom rozsahu váhy
9. Zdokumentujte dátum a výsledok

Nákladná váha (profesionálna kalibrácia)

1. Naplánujte si licencovaného technika váhy alebo štátneho inšpektora
2. Pred návštevou vyčistite plošinu a jamku váhy
3. Vizuálne skontrolujte kontrolné tyče, skrutky nárazníka a káble snímača zaťaženia
4. Skontrolujte, či je firmvér indikátora aktuálny
5. Pripravte si certifikované testovacie závažia alebo certifikované testovacie vozidlo
6. Spustite testovacie závažie na viacerých miestach na palube
7. Podľa potreby upravte obloženie alebo rozpätie snímača zaťaženia
8. Overte, či všetky polohy spĺňajú tolerancie NIST Handbook 44
9. Získajte a odošlite kalibračný certifikát
10. Naplánujte si ďalší dátum kalibrácie a viditeľne ho uverejnite na stupnici
