Ako kalibrovať váhu pre nákladné auto: Podrobný sprievodca

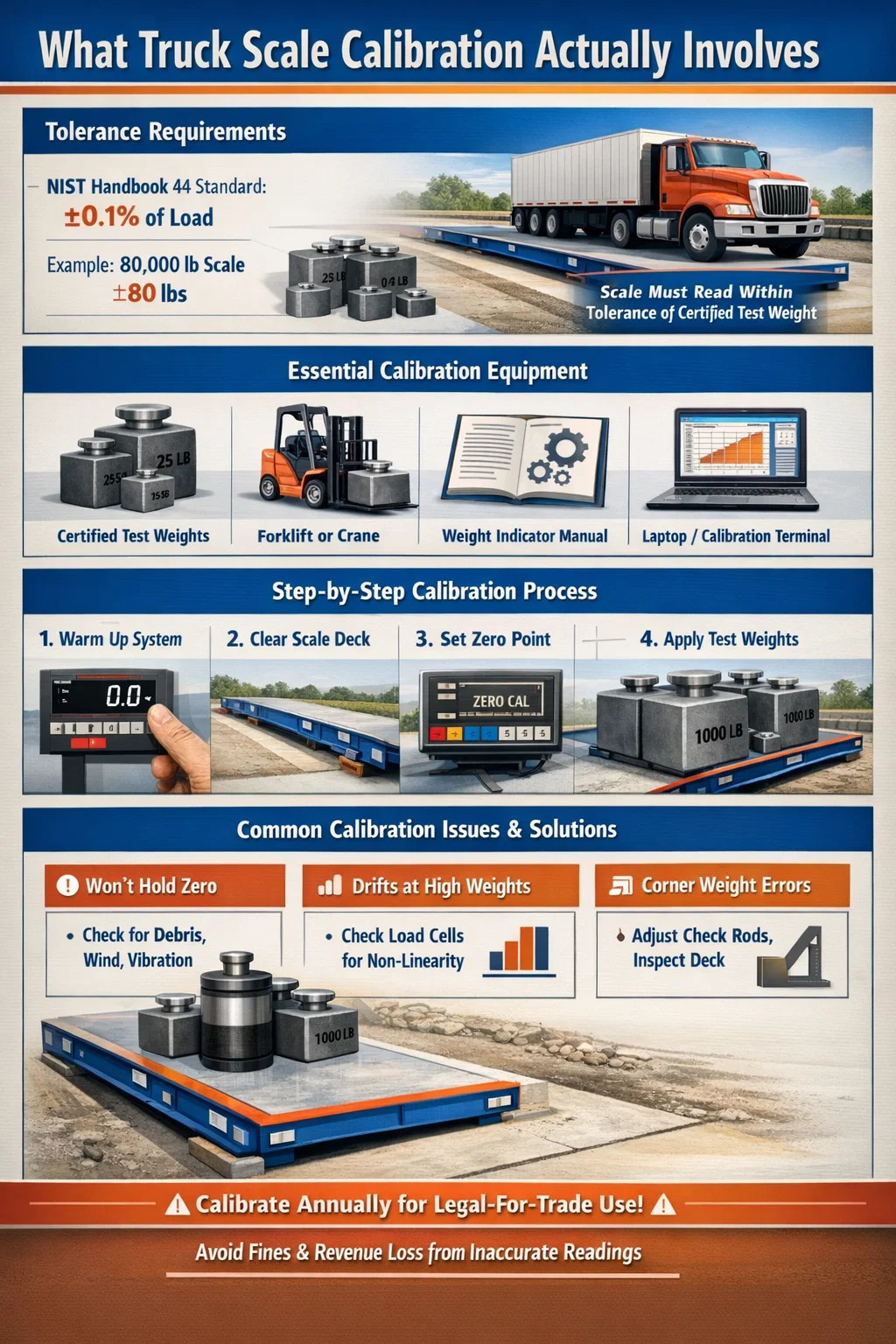

Priama odpoveď: Čo vlastne zahŕňa kalibrácia váhy nákladných vozidiel

Kalibrácia a nákladná váha znamená úpravu vnútorných nastavení váhy tak, aby sa namerané hodnoty hmotnosti zhodovali so známymi referenčnými hmotnosťami v rámci prijateľnej tolerancie. Pre väčšinu komerčných nákladných váh je táto tolerancia ±0,1 % aplikovaného zaťaženia , ako je definované v príručke Národného inštitútu pre štandardy a technológie (NIST) 44. V praxi to znamená, že váha nákladného auta s hmotnosťou 80 000 lb musí ukazovať v rozmedzí ± 80 lb od certifikovanej testovacej hmotnosti v akomkoľvek danom bode zaťaženia.

Proces zahŕňa umiestnenie certifikovaného testovacieho závažia alebo naloženého vozidla so známou hmotnosťou na plošinu váhy, odčítanie výstupu indikátora a nastavenie kalibračných parametrov v indikátore hmotnosti alebo spojovacej skrinke, kým zobrazená hodnota nespadá do tolerancie. Väčšina moderných digitálnych váh pre nákladné vozidlá používa softvérové ​​úpravy rozpätia a nuly, zatiaľ čo staršie analógové systémy môžu vyžadovať fyzické zmeny potenciometra.

Kalibrácia nie je voliteľná pre legálne aplikácie. Ak sa vaša váha pre nákladné autá používa na obchodné transakcie – fakturáciu podľa hmotnosti, súlad s predpismi vlády alebo predaj komodít regulovaný USDA – musí byť kalibrovaná a certifikovaná licencovaným inšpektorom váh a mier v intervaloch určených vaším štátom alebo jurisdikciou, zvyčajne každých šesť až dvanásť mesiacov .

Vybavenie, ktoré potrebujete pred začatím kalibrácie nákladnej váhy

Pokus o kalibráciu bez správneho zariadenia vedie k nespoľahlivým výsledkom. Tu je to, čo vyžaduje správne nastavenie kalibrácie nákladnej váhy:

• Certifikované testovacie závažia: Liatinové závažia triedy F certifikované štátnym úradom pre váhy a miery. Pre kalibráciu váhy pre nákladné auto s plnou kapacitou by ste v ideálnom prípade chceli testovacie závažia rovnajúce sa aspoň 50 % menovitej kapacity váhy. Váha s kapacitou 100 000 lb potrebuje na zmysluplnú viacbodovú kalibráciu minimálne 50 000 lb v certifikovaných testovacích závažiach.
• Indikátor hmotnosti alebo manuál ovládača: Každý model indikátora má špecifickú postupnosť zadávania kalibrácie. Bežné značky zahŕňajú Mettler Toledo, Rice Lake, Fairbanks a Cardinal. Bez návodu nemôžete správne vstúpiť do režimu kalibrácie.
• Vysokozdvižný vozík alebo žeriav: Certifikované testovacie závažia pre nákladné autá vážia každé stovky až tisíce libier. Potrebujete zdvíhacie zariadenie určené pre danú prácu.
• Kalibračný záznamový list: Zdokumentujte každé umiestnenie testovacieho závažia, odčítanie indikátora a vykonanú úpravu. Toto je povinné pre certifikáciu na účely obchodovania a užitočné na diagnostiku posunu v priebehu času.
• Laptop alebo konfiguračný terminál (pre digitálne systémy): Mnoho moderných automobilových váh sa pripája cez RS-232 alebo USB ku konfiguračnému rozhraniu. Softvérové ​​nástroje ako CalFree od Mettler Toledo alebo softvér Revolution od Rice Lake zjednodušujú proces.
• Ukazovateľ hladiny a teploty: Plošina váhy musí byť vodorovná a je potrebné dbať na teplotu okolia. Snímače zaťaženia majú zvyčajne menovité rozsahy teplotnej kompenzácie -10 °C až 40 °C . Kalibrácia mimo tohto rozsahu vedie k nepresným výsledkom.

Ak certifikované testovacie závažia nie sú k dispozícii, niektoré zariadenia používajú metódu náhrady za vozidlo s presne známou hmotnosťou – potvrdenou certifikovanou váhou tretej strany bezprostredne pred použitím. Tento prístup je prijateľný pre interné overovanie, ale vo všeobecnosti ho inšpektori neakceptujú na certifikáciu na účely obchodovania.

Postup krok za krokom na kalibráciu WW váhy alebo akejkoľvek kamiónovej váhy

Nasledovný postup platí pre väčšinu digitálnych automobilových váh montovaných do šachty a na povrch. Kroky sa môžu mierne líšiť v závislosti od značky indikátora a konfigurácie snímača zaťaženia.

Krok 1: Zahrejte systém

Zapnite indikátor hmotnosti a nechajte ho minimálne zohriať 15 až 30 minút . Elektronické komponenty v indikátore a snímačoch zaťaženia vyžadujú tepelnú stabilizáciu, aby sa dosiahli stabilné hodnoty. Kalibrácia studeného alebo nedávno napájaného systému prináša chyby posunu, ktoré sa nemusia objaviť, kým zariadenie nedosiahne prevádzkovú teplotu.

Krok 2: Úplne vyčistite plošinu váhy

Odstráňte všetok materiál, vozidlá, úlomky a stojatú vodu z plošiny váhy. Dokonca aj malé množstvo materiálu – 50 libier štrku alebo kaluž vody – pokazí vašu nulovú referenciu. Skontrolujte, či sa v šachte neusadzujú usadeniny, najmä v inštaláciách pod úrovňou terénu. Sediment, ktorý tlačí na spodnú stranu dosky, vytvára mechanickú odolnosť, ktorá znižuje presnosť v celom rozsahu váženia.

Krok 3: Nastavte nulový bod

Vstúpte do ponuky kalibrácie na indikátore hmotnosti. Presná postupnosť tlačidiel sa líši podľa modelu – napríklad na Rice Lake 920i podržíte tlačidlo ZERO tri sekundy v režime nastavenia; na Mettler Toledo IND560 prechádzate cez ponuku údržby. Keď ste v kalibračnom režime, aplikujte kalibráciu nuly bez toho, aby bolo na váhe nič. Indikátor zaznamenáva nezaťažený milivoltový výstup zo snímačov zaťaženia ako nulový referenčný bod. Na normálnej prevádzkovej obrazovke nestláčajte nulové tlačidlo — toto platí len pre softvérový posun, nie pre skutočnú kalibračnú nulu.

Krok 4: Použite závažie rozpätia

Umiestnite svoje certifikované testovacie závažia na plošinu váhy. Pre čo najpresnejšiu kalibráciu rozsahu by malo byť skúšobné závažie aspoň 25 % kapacity váhy , pričom sa uprednostňuje 50 % alebo viac. Závažia rozložte čo najrovnomernejšie po povrchu paluby. Zadajte presnú známu hodnotu hmotnosti do ponuky kalibrácie indikátora a potvrďte kalibráciu rozsahu. Indikátor teraz mapuje výstup v milivoltoch pri tomto zaťažení na zadanú hodnotu hmotnosti, čím sa vytvorí lineárny kalibračný sklon.

Krok 5: Vykonajte viacbodové kontroly linearity

Po nastavení nuly a rozsahu overte presnosť vo viacerých bodoch zaťaženia. Odstráňte testovacie závažia, potvrďte, že sa displej vráti na nulu, potom postupne pridávajte závažia a zaznamenávajte hodnoty pri 25 %, 50 %, 75 % a 100 % kapacity. Každá hodnota by mala spadať do tolerancie NTEP alebo OIML pre danú záťaž. Ak hodnota stredného rozsahu presahuje toleranciu, snímače zaťaženia môžu mať problémy s linearitou alebo je potrebné upraviť potenciometre zoradenia spojovacej skrinky na vyváženie výstupov jednotlivých článkov.

Krok 6: Vykonajte skúšky zaťaženia rohu

Umiestnite známe závažie na každý kvadrant dosky váhy jednotlivo a zaznamenajte údaje z každej polohy. Na správne kalibrovanej a vyváženej váhe pre nákladné auto by mala byť rovnaká hmotnosť ±0,1 % aplikovaného zaťaženia bez ohľadu na to, kde na palube je umiestnený. Významné odchýlky od rohu k rohu naznačujú skôr mechanický problém – ohnutá paluba, snímač zaťaženia so zníženým výkonom alebo zachytenie kontrolnej tyče – skôr ako problém s kalibráciou. Úprava kalibrácie na kompenzáciu mechanickej chyby nevyrieši základný problém a môže zhoršiť presnosť v iných polohách zaťaženia.

Krok 7: Zdokumentujte a uzamknite kalibráciu

Zaznamenajte všetky použité testovacie závažia, polohy umiestnenia, hodnoty indikátora pred a po nastavení, teplotu okolia, dátum a meno osoby, ktorá vykonáva kalibráciu. Väčšina legálnych indikátorov má kalibračnú pečať alebo bezpečnostný parameter, ktorý sa musí po kalibrácii zapnúť, aby sa zabránilo neoprávneným zmenám – zapnite ho. K záznamom priložte certifikát o kalibrácii od dodávateľa skúšobného závažia. Tieto dokumenty sa vyžadujú pri akejkoľvek štátnej kontrole a sú vašou právnou dokumentáciou v prípade obchodného sporu.

Normy tolerancie, ktoré musí poznať každý operátor nákladných vozidiel

Pochopenie tolerančných štandardov vám pomôže správne interpretovať výsledky kalibrácie a zistiť, kedy váha skutočne potrebuje úpravu v porovnaní s tým, kedy funguje v rámci špecifikácií.

Tolerancia údržby je hranica, pri ktorej musí byť prevádzková váha vyradená z obchodného používania a prekalibrovaná. Zvyčajne je to dvojnásobok tolerancie prijatia. Stupnica, ktorá ukazuje v rámci tolerancie údržby, ale mimo tolerancie akceptácie, môže pokračovať v komerčnej prevádzke až do ďalšej plánovanej kontroly, kedy musí byť prekalibrovaná, aby vyhovela.

Bežné problémy s kalibráciou na nákladných váhach a ako ich opraviť

Mierka neudrží nulu

Ak sa displej váhy po kalibrácii posunie od nuly – povedzme, ukazuje 20 libier alebo -15 libier v priebehu niekoľkých minút od nastavenia nuly bez ničoho na palube – príčinou je takmer vždy skôr prostredie než chyba kalibrácie. Skontrolujte zaťaženie vetrom na palube v exponovaných vonkajších inštaláciách, vibrácie z blízkych strojov, tepelnú rozťažnosť rámu váhy alebo nečistoty v kontakte so spodnou stranou plošiny. Najprv opravte fyzický stav a potom prekalibrujte.

Čítanie je presné pri nízkej hmotnosti, ale driftuje pri vysokej hmotnosti

Tento vzor – kde test s hmotnosťou 20 000 lb číta správne, ale test s hmotnosťou 60 000 lb ukazuje výšku 200 libier – poukazuje na problém s nelinearitou. Najpravdepodobnejšou príčinou je silomer so zhoršenými charakteristikami výstupnej krivky, často v dôsledku preťaženia alebo poškodenia koróziou. Diagnostika snímača zaťaženia pomocou milivoltmetra ukáže, ktorý článok produkuje nelineárny výstup, keď sa zaťaženie zvyšuje. Výmena tejto bunky a opätovná kalibrácia problém vyrieši. Jednoduché nastavenie kalibrácie rozpätia neopraví nelineárny článok – opraví jeden bod zaťaženia, zatiaľ čo ostatné zhorší.

Rozdiely hmotnosti rohov väčšie ako 0,2 %

Odchýlka od rohu k rohu mimo tolerancie má takmer vždy mechanickú príčinu. Bežnými vinníkmi sú kontrolné tyče - horizontálne zadržiavacie články na váhe nákladných vozidiel - ktoré sú nastavené príliš tesne a bránia tomu, aby sa paluba voľne pohybovala na snímačoch zaťaženia. Uvoľnite napnutie kontrolnej tyče, kým nezostane malá vôľa (zvyčajne 1/16 až 1/8 palca ) a znova otestujte. Skontrolujte tiež kontakt paluby so stenami jamy, čo funguje ako mechanický obtok okolo snímačov zaťaženia a znižuje zdanlivú hmotnosť pre bremená umiestnené v blízkosti kontaktného bodu.

Indikátor zobrazuje chybový kód namiesto hmotnosti

Chybové kódy počas kalibrácie zvyčajne naznačujú, že indikátor nedokáže rozpoznať platný milivoltový signál zo snímačov zaťaženia. Skontrolujte všetky káblové pripojenia na spojovacej skrinke a indikátore. Zmerajte budiace napätie – väčšina systémov beží 10V DC excitácia — a potvrďte, že zodpovedá špecifikácii. Poškodený kábel snímača zaťaženia môže prejsť vizuálnou kontrolou, ale stále má vo vnútri prerušený drôt; test kontinuity pomocou multimetra je spoľahlivejší ako vizuálna kontrola.

Kalibrácia prebehne okamžite, ale zlyhá do niekoľkých dní

Rýchly posun kalibrácie po úspešnej kalibrácii naznačuje prenikanie vlhkosti do snímača zaťaženia alebo spojovacej skrinky. Voda mení elektrický odpor vnútorných komponentov a posúva milivoltový výstup bez akejkoľvek zmeny fyzického zaťaženia. Skontrolujte všetky vstupné body vedenia a tesnenia spojovacej skrinky. Stlačený vzduch vyfukovaný cez potrubie môže niekedy dočasne vyčistiť vlhkosť, ale snímač zaťaženia s vnútorným poškodením vodou bude potrebné vymeniť – jeho vysušenie neobnoví pôvodnú presnosť.

Ako často by sa mala kalibrovať váha nákladného auta

Frekvencia kalibrácie závisí od toho, ako sa váha používa, čo váži a aké regulačné požiadavky platia. Tu sú praktické kritériá:

• Legálne komerčné použitie na účely obchodu: Väčšina štátov USA vyžaduje každoročnú kontrolu a recertifikáciu licencovaným úradníkom pre váhy a miery. Niektoré veľkoobjemové prevádzky v určitých štátoch vyžadujú polročné kontroly.
• Vysokovýkonné zariadenia (100 kamiónov za deň): Zvážte štvrťročné interné overenie pomocou testovacieho vozidla so známou hmotnosťou s úplnou certifikovanou kalibráciou ročne alebo po akejkoľvek významnej údržbe.
• Po akomkoľvek preťažení: Ak vozidlo výrazne prekračuje menovitú kapacitu váhy – pre váhu 100 000 lb to znamená zaťaženie nad približne 120 000 libier – je overenie kalibrácie povinné. Preťaženie môže trvalo deformovať snímače zaťaženia.
• Po štrukturálnych opravách alebo výmene indikátora: Vždy, keď sa zmení komponent priamo v dráhe signálu váženia, je potrebná rekalibrácia predtým, ako sa váha vráti do prevádzky.
• Po extrémnych poveternostných udalostiach: Zaplavenie, mrazivé teploty pod menovitým rozsahom snímača zaťaženia alebo silný vietor, ktorý mohol spôsobiť dopad úlomkov na palubu, si vyžaduje overovaciu kontrolu pred opätovným komerčným používaním.

Medzi formálnymi kalibráciami sú denné kontroly nuly jednoduchým a účinným monitorovacím postupom. Ak na prístroji nie je nič, indikátor by mal ukazovať nulu v rozmedzí ±1 dielik displeja. Ak sa neustále zobrazuje mimo tohto rozsahu, radšej pred ďalšou plánovanou kalibráciou nečakajte.

Preventívna údržba, ktorá udržuje kalibráciu váhy nákladného vozidla stabilnú

Presnosť kalibrácie nie je len o samotnej kalibračnej udalosti – je výsledkom dôslednej údržby medzi kalibračnými reláciami. Dobre udržiavaná váha pre nákladné vozidlá vydrží kalibráciu oveľa dlhšie a vyžaduje menej úprav pri každej kontrole.

Čistenie jám pre inštalácie nižšej úrovne

Jamka vodného kameňa by sa mala čistiť minimálne dvakrát do roka , častejšie v prostrediach s ťažkým blatom, obilným prachom, uhoľným prachom alebo inými jemnými materiálmi. Nahromadený materiál v jame vytvára tlak smerom nahor na palubu, ktorý umelo nafukuje hodnoty. Váha, ktorá ukazuje 200 libier nad skutočnou hmotnosťou po tom, čo sedíte cez mokrú zimu, je zvyčajne problémom so špinavou jamou, nie problémom s kalibráciou. Čerpanie stojatej vody a odstraňovanie sedimentu obnovuje presnosť bez toho, aby ste sa dotkli nastavení kalibrácie.

Kontrola snímačov zaťaženia a káblov

Každoročne skontrolujte káble snímačov zaťaženia a vedenia, či nie sú poškodené hlodavcami, korózia na konektoroch a fyzické poškodenie spôsobené vozidlami, ktoré zídu z nájazdovej rampy na vedenie. Jediné zhoršené káblové pripojenie môže zvýšiť šum merania 50 až 150 libier na všetky čítania. Montážne prvky snímača zaťaženia – skrutky, montážne pätky a bloky nárazníkov – by sa mali počas tej istej kontroly skontrolovať na koróziu a utiahnuť podľa špecifikácie.

Nájazdová a výstupná rampa

Poškodené alebo nerovnomerné nájazdové rampy spôsobujú, že vozidlá vchádzajú na plošinu pod uhlom alebo s jednou nápravou už čiastočne približujúcou sa. To môže viesť k nekonzistentným hodnotám pre rovnaké vozidlo v závislosti od rýchlosti a uhla priblíženia. Nájazdové rampy by mali byť na úrovni plošiny váhy a udržiavané v pravidelných intervaloch. Výškový rozdiel viac ako 1/2 palca medzi povrchom rampy a plošinou váhy si vyžaduje opravu.

Kontrola vlhkosti spojovacej skrinky

Mnoho chýb kalibrácie má skôr za následok vlhkosť v rozvodnej skrini než skutočný posun kalibrácie. Každý rok vymieňajte balenia s vysúšadlom v spojovacej skrinke. Skontrolujte tesnenie potrubia na vstupnom bode spojovacej skrinky – najbežnejšej ceste vstupu vlhkosti – a ak sú viditeľné nejaké medzery, znova ho utesnite vhodnou tesniacou hmotou pre potrubie. Ak je rozvodná skrinka inštalovaná na mieste vystavenom stojatej vode alebo záplavám, zvážte jej premiestnenie do vyššej polohy.

Urob si sám kalibrácia vs. najať si certifikovaného vážiaceho technika

Či kalibrovať váhu pre nákladné autá vo vlastnej réžii alebo najať certifikovaného technika závisí od aplikácie a od toho, čo sa snažíte dosiahnuť.

• Interné overenie (nelegálne pre obchod): Ak vlastníte certifikované testovacie závažia, máte prístup k manuálu na kalibráciu indikátora a váha sa používa výlučne na internú kontrolu procesu, interná kalibrácia je uskutočniteľná a nákladovo efektívna. Schopný technik údržby to môže vykonať s príslušným školením.
• Právna certifikácia pre obchod: Toto musí vykonať alebo dosvedčiť štátny úradník pre váhy a miery. Žiadne množstvo vlastnej kalibračnej práce nekvalifikuje váhu na komerčné použitie bez tejto úradnej pečiatky. Vo väčšine štátov inšpektor prináša svoje vlastné certifikované testovacie závažia.
• Diagnostická kalibrácia po probléme: Keď kalibrácia neočakávane zlyhá alebo váha vykazuje abnormálne správanie, certifikovaná servisná spoločnosť s náležitým diagnostickým vybavením – milivoltmetrami, simulátormi silomerov a certifikačnými testovacími závažiami – identifikuje hlavnú príčinu rýchlejšie a spoľahlivejšie ako interné riešenie problémov.

Náklady na profesionálnu službu kalibrácie nákladných vozidiel sa zvyčajne pohybujú od 300 až 800 dolárov pre štandardnú návštevu v závislosti od miesta, veľkosti váhy a počtu požadovaných umiestnení testovacieho závažia. Pre váhy, ktoré ročne manipulujú s miliónmi dolárov v obchodných transakciách, sú to zanedbateľné prevádzkové náklady v porovnaní s finančným rizikom používania nepresnej váhy.

Právne a finančné dôsledky prevádzky nekalibrovanej váhy pre nákladné autá

Prevádzka komerčnej váhy pre nákladné vozidlá bez aktuálnej certifikácie kalibrácie nie je len otázkou technickej zhody – má priame finančné a právne dôsledky, ktoré sa líšia podľa jurisdikcie, ale sú trvalo významné.

• Civilné pokuty: Štátne agentúry pre váhy a miery môžu vydávať príkazy na zastavenie používania a pokuty za používanie necertifikovanej obchodnej váhy. Pokuty sa zvyčajne pohybujú od 500 až 10 000 USD za porušenie v závislosti od stavu a od toho, či ide o opakované alebo prvé porušenie.
• Obchodné spory: Ak zákazník napadne faktúru založenú na hmotnosti a vašej váhe chýba aktuálna kalibračná dokumentácia, vaše právne postavenie je mimoriadne slabé. Súdy a rozhodcovia bežne rozhodujú proti strane, ktorá nemôže predložiť kalibračné záznamy.
• Strata príjmov z nepresných údajov: Konzistentne nízke hodnoty váhy 100 libier na nákladnej váhe, ktorá spracováva 200 nákladov za deň, znamená, že denne rozdávate približne 20 000 libier materiálu. Pri 50 USD za tonu je to 500 USD za deň alebo viac ako 180 000 USD ročne v nevrátených príjmoch.
• Audity regulačnej agentúry: V regulovaných odvetviach, ako je obchodovanie s obilím, manipulácia s uhlím alebo recyklácia kovového šrotu, môže nekalibrovaná váha spustiť úplný audit federálnymi alebo štátnymi agentúrami, čo so sebou nesie oveľa väčšie časové náklady a potenciálne sankcie ako udržiavanie správneho kalibračného plánu.

Kalibrácia nie je nad hlavou – je to ochrana. Náklady na údržbu správne kalibrovanej a zdokumentovanej váhy pre nákladné vozidlá sú zlomkom nákladov na jeden obchodný spor, pokutu alebo stratu príjmu v dôsledku nepresnosti váhy.
